Hydraulika do łuparki do drewna moc łupania: 6 ton czas cyklu łupania: 9-12 sekund. Siłownik pompa silnik zbiornik 45 litrów rozdzielacz 1 sekcyjny dodatkowe chłodzenie

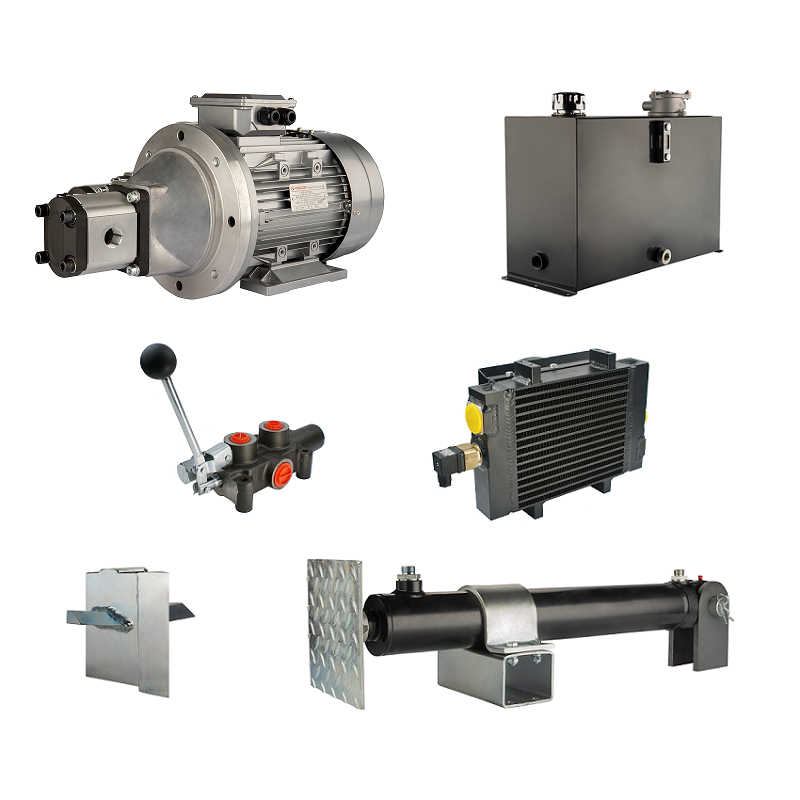

Zestaw elementów do budowy układu hydraulicznego w bardzo mocnej i wydajnej łuparce do drewna. Parametry hydrauliczne elementów z zestawu zostały dobrane do łuparek pracujących w trybie ciągłym w ciężkich warunkach, w których nie sprawdzają się oferowane na rynku komercyjne, gotowe łuparki.

Moc siłownika łupania w oferowanym zestawie umożliwia łupanie średnich i dużych pni z drewna:

• bardzo miękkiego typu: osika, topola, wierzba, świerk, jodła
• miękkiego typu: sosna, lipa, jawor, olcha, leszczyna, kasztan szlachetny, jałowiec, platan, modrzew

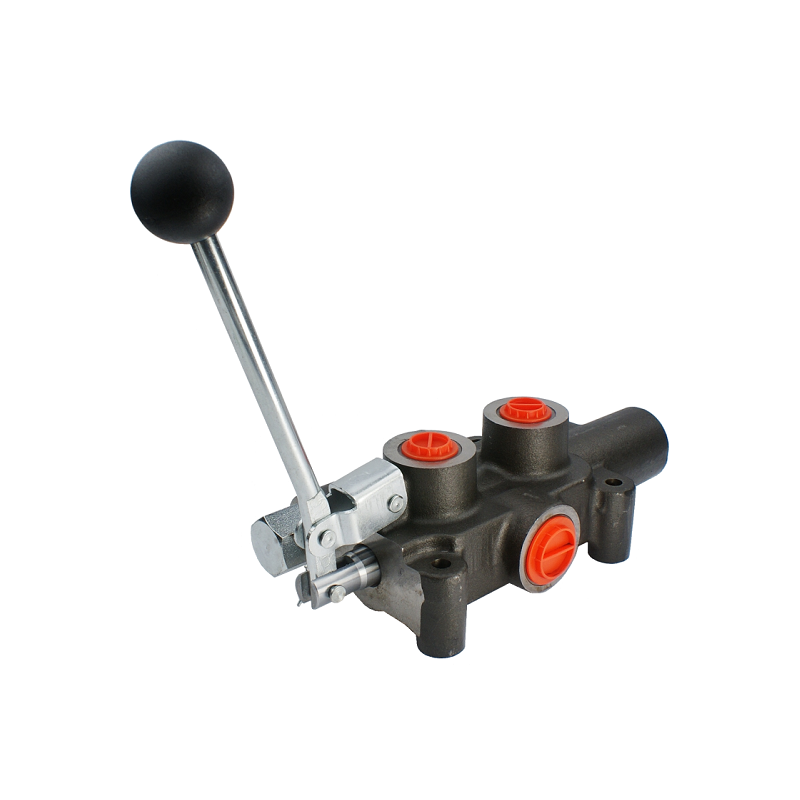

ROZDZIELACZ HYDRAULICZNY - SPECJALNY DO ŁUPARKI

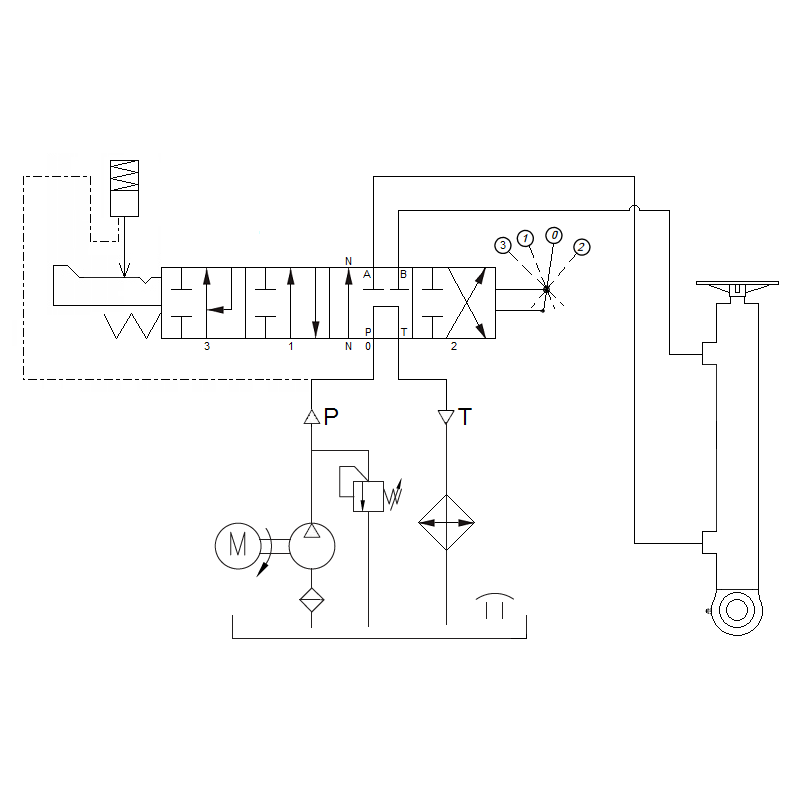

Zaprojektowany specjalnie do łuparek do drewna. Na suwak w jedną stronę działa sprężyna, a w drugą jest zatrzask z odskokiem. W trakcie łupania, ze względów bezpieczeństwa, rozdzielacz wymaga przytrzymania dźwigni, natomiast powrót tłoczyska jest na zatrzasku, który sam odskakuje gdy siłownik schowa się do końca i wróci do pozycji startowej. Rozwiązanie to pozwala na zmianę pnia i sprzątnięcie łupin podczas ruchu powrotnego tłoka. Dodatkowo, po powrocie tłoczyska, zatrzask sam odskakuje i odciąża pompę, dzięki temu układ hydrauliczny się nie grzeje. W pozycji neutralnej olej swobodnie przepływa przez rozdzielacz i idzie na kanał powrotny do zbiornika. Rozdzielacz posiada dodatkowo dwie prędkości wysuwu tłoczyska, które wysuwa się szybciej w drodze do pnia, natomiast po dotarciu zwalnia i nabiera mocy nacisku. Rozwiązanie to przyspiesza cykl łupania zwiększając wydajność łuparki oraz eliminuje efekt uderzenia elementu łupiącego w pień, zjawisko to stwarza wiele problemów podczas pracy z łuparką.

1

dźwignia z 3 pozycjami roboczymi i 1 pozycją neutralną (3 - 1 - 0 - 2)

• 1 - wysuw tłoczyska
• 3 - przyspieszony wysuw tłoczyska
• 0 - zatrzymanie tłoczyska
• 2 - powrót tłoczyska (zatrzask z odskokiem)

zewnętrzny M22x1.5 (gotowy pod przewód z nakrętką DKOL)

zewnętrzny M27x2 (gotowy pod przewód z nakrętką DKOL)

zewnętrzne M22x1.5 (gotowy pod przewód z nakrętką DKOL)

SIŁOWNIK HYDRAULICZNY - SPECJALNY DO ŁUPARKI

Specjalny siłownik dwustronnego działania przystosowany do rozłupywania pni w łuparkach do drewna. Wyposażony w specjalną blachę perforowaną, stabilizującą pień podczas posuwu i łupania drewna. Wyposażony w mocowanie oraz specjalną podporę pozwalającą na bezpieczną i stabilną pracę siłownika.

dwustronnego działania

500 mm

805 mm

1305 mm

5,6 ton

9 - 12 sekund

550 mm

zewnętrzne M22x1.5 (gotowe pod przewody z nakrętką DKOL)

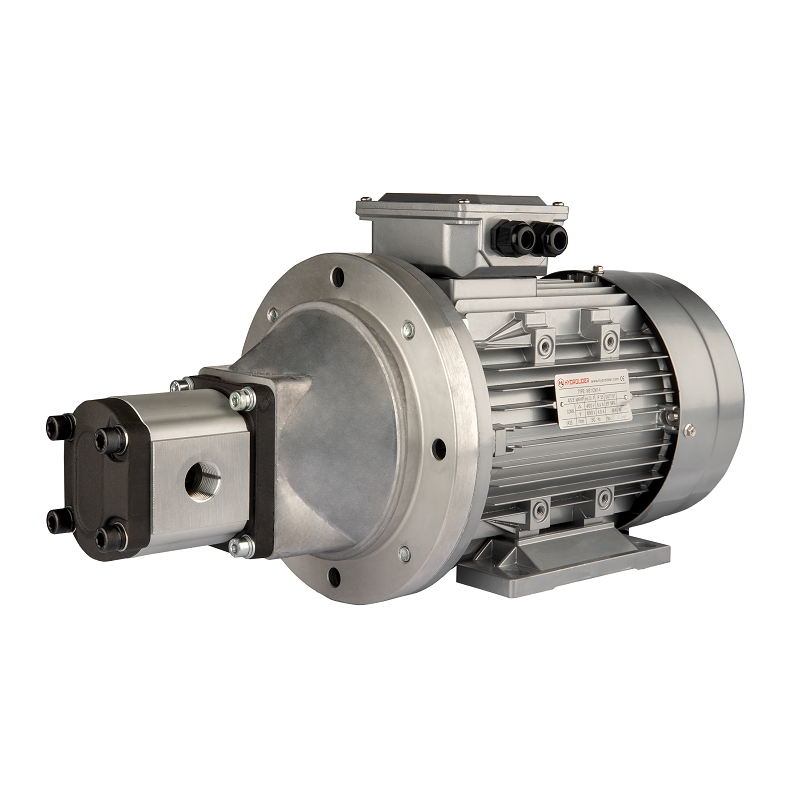

POMPA I SILNIK ELEKTRYCZNY - SPECJALNY DO ŁUPARKI

Kompletny napęd łuparki do drewna, w którego skład wchodzi silnik elektryczny 3-fazowy oraz 1 sekcyjna pompa hydrauliczna, sprzęgło, łącznik dzwonowy i śruby do połączenia z silnikiem.

3-fazowy

Zasilanie:

Prąd:

Materiał korpusu silnika:

Typ pompy:

Wymiary całego napędu:

Gwint na ssaniu:

Gwint na tłoczeniu:

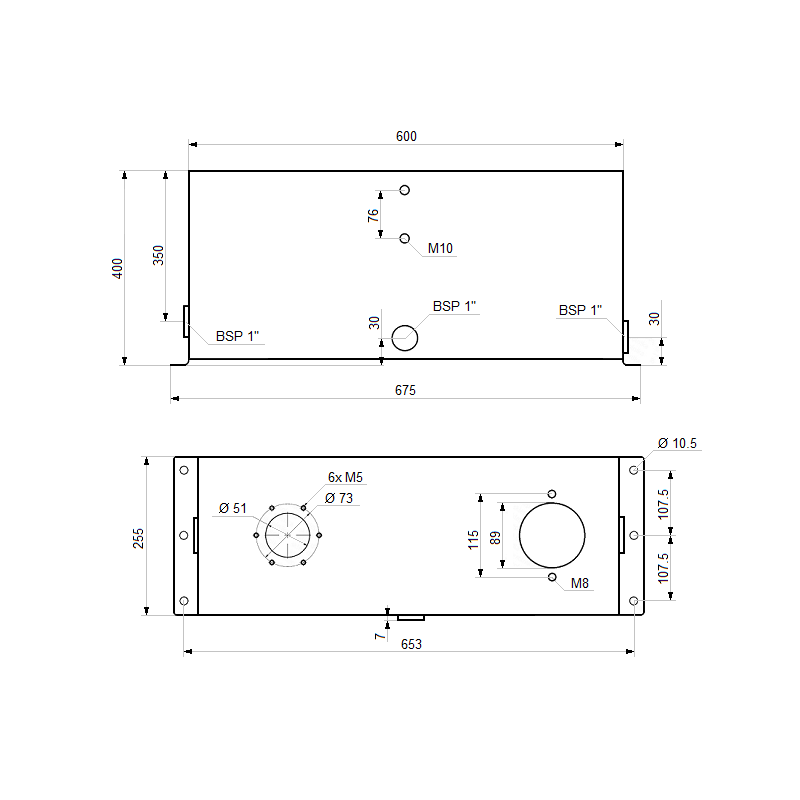

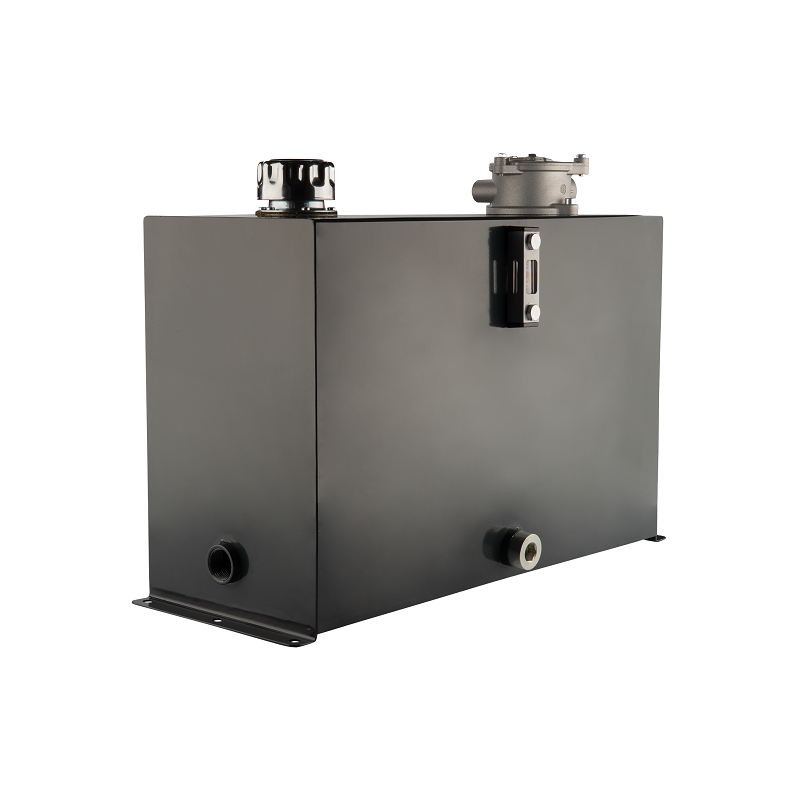

ZBIORNIK OLEJU Z FILTRACJĄ - SPECJALNY DO ŁUPARKI

Zastosowanie zbiornika oleju:

Kompletny zbiornik olejowy z mocowaniem do podstawy, wyposażony w korek wlewowy z odpowietrznikiem i siatką filtrującą, miarkę poziomu oleju z termometrem, korek zlewowy z magnesem oraz filtr zanurzeniowy z bypasem przy ciśnieniu 1,5 bar i wymiennym wkładem.

Pojemność całkowita zbiornika:

Poziom filtracji:

Miejsce filtracji:

Wymiary zbiornika:

Rozstaw otworów montażowych:

Gwint na ssaniu:

Gwint na powrocie:

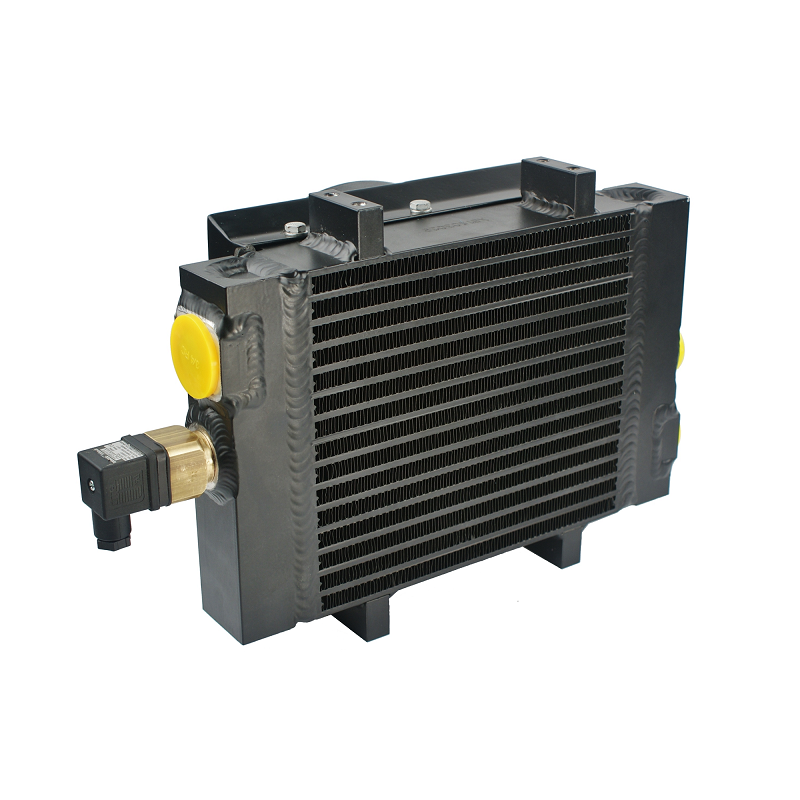

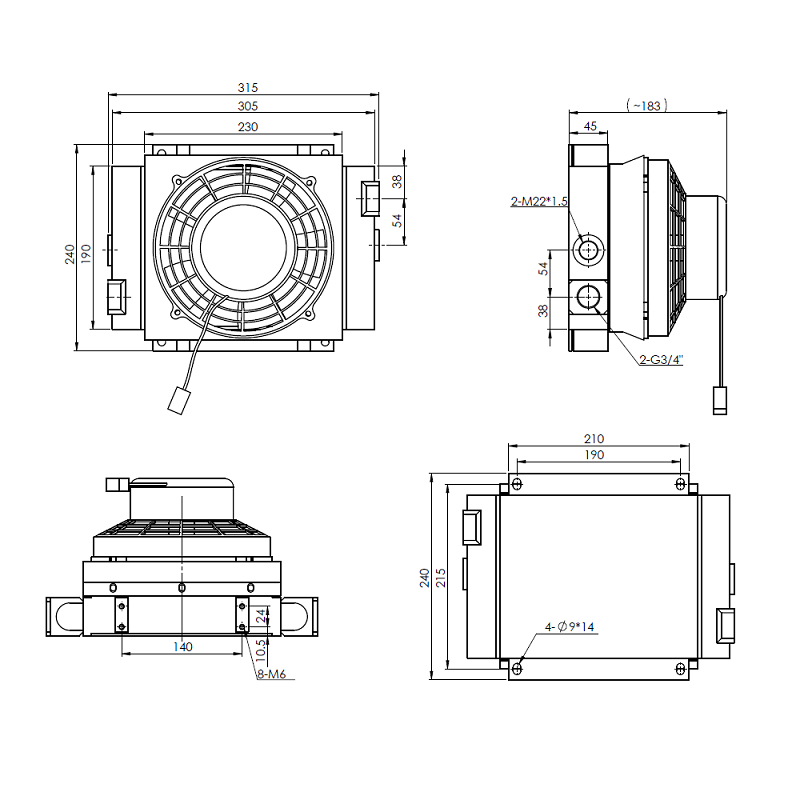

DODATKOWE CHŁODZENIE UKŁADU HYDRAULICZNEGO

Zastosowanie chłodzenia:

Chłodnica oleju zapewnia możliwość jeszcze dłuższej pracy łuparki bez potrzeby robienia przerw na schładzanie układu hydraulicznego. Polecana szczególnie w łuparkach, które pracują w trybie przemysłowym w firmach i gospodarstwach gdzie występuje duża obróbka drewna i wymagana jest długa i nieprzerwana praca łuparki.

Rodzaj chłodzenia:

Medium chłodzące:

Zasilanie:

Średnica wentylatora:

Przepływ powietrza:

Wymiary chłodnicy:

Gwint na wejściu:

Gwint na wyjściu:

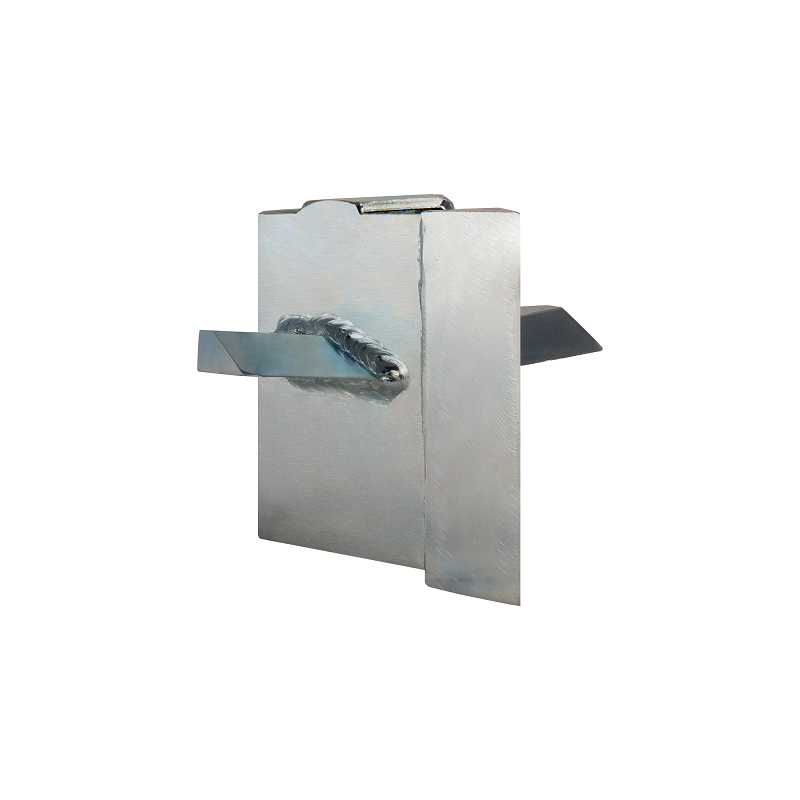

KRZYŻOWY NÓŻ ŁUPIĄCY - SPECJALNY DO ŁUPARKI

Wysokość:

Materiał korpusu:

Materiał noży:

Powłoka:

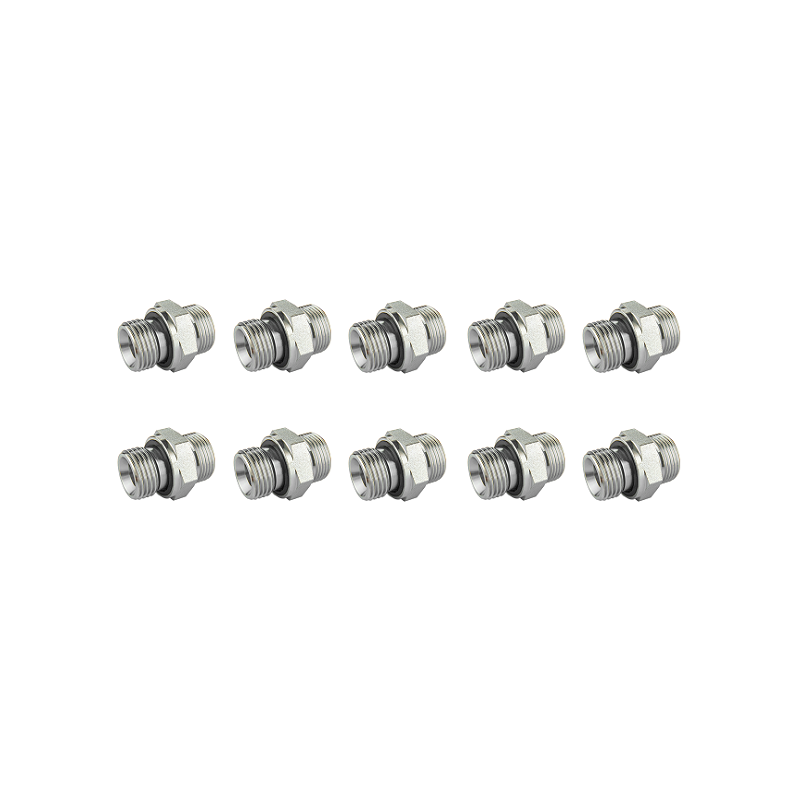

ELEMENTY ZŁĄCZNE I PRZEWODY

Dane techniczne:

• Wszystkie przyłącza hydrauliczne wkręcane w otwory w siłowniku, pompie, zbiorniku i rozdzielaczu są dołączone do oferowanego zestawu (zdjęcie poglądowe)
• Z uwagi na dowolność i zróżnicowane rozwiązania przy projektowaniu łuparki nie byliśmy w stanie tak dobrać długości przewodów hydraulicznych, aby pasowały one do projektów i rozwiązań zastosowanych przez wszystkich użytkowników. W związku z tym nie zdecydowaliśmy się na umieszczenie ich w oferowanym zestawie. Polecamy zakup przewodów hydraulicznych na końcu, jak już wszystkie elementy hydrauliczne z zestawu będą zamontowane na ramie łuparki.
