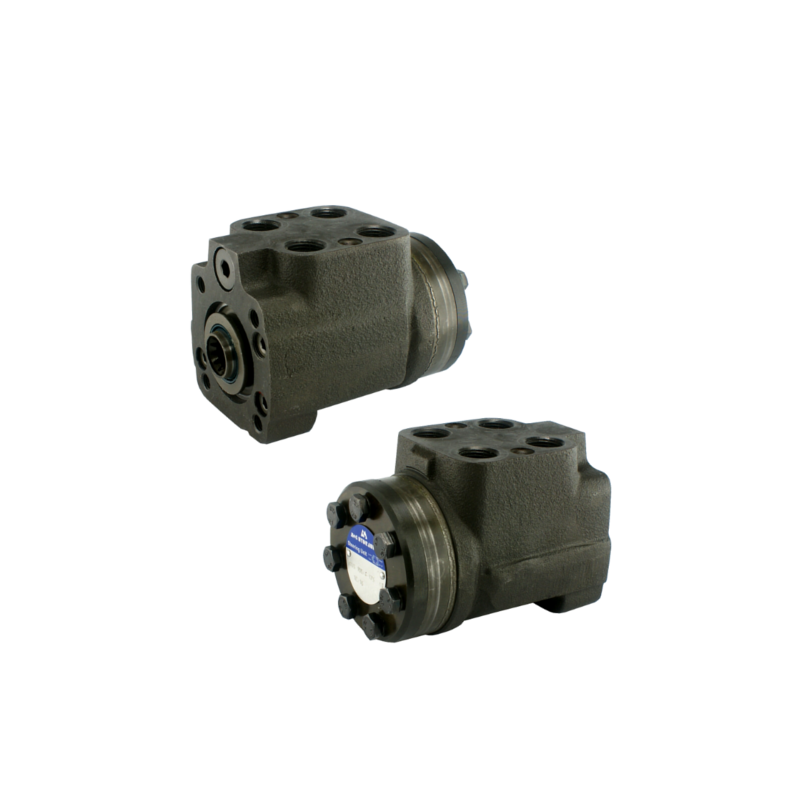

Orbitrol OSPC 100 ON M+S HKUS100/4 150N2151

NOWY ORBITROL 100 M+S HKUS100/4

Te same orbitrole, w zależności od pochodzenia i producenta występują pod różnymi symbolami m.in.:

OSPC-100-ON ; OSPC100ON ; 150N2151 ; 5050871380 ; 7019756M91 ; HKUS100/4...

Orbitrol HKUS100/4 przeznaczony do hydraulicznego sterowania układem kierowniczym w ciągnikach

 rolniczych, wózkach widłowych, koparkach, kombajnach i maszynach budowlanych.

Bardzo popularny orbitrol, wykorzystywany w układach wspomagań w ciągnikach:

URSUS: C-330 , C-360 , C-360-3P , 3512 , 3502 i pochodne

MTZ: 80 , 82 , T-25 i pochodne

ZETOR: 5211 , 7211 ; 7045 , 7245 i pochodne

CASE IH AVJ: 55, 60, 70, JX 55, 60, 65, 70, 75, 80, 85, 90, 95, VJ 60, 70, 80 i pochodne

FIAT: 55-46, 60-46, 65-46, 55-56, 60-56, 65-56, 70-56, 55-66, 60-66, 65-66, 70-66 80-66 , 55-88 , 60-88,

65-88 , 70-88, 80-88 , 55-90, 60-90 , 65-90 , 70-90 , 80-90 , 90-90 , 100-90 , 110-90 , 60-93 , 65-93,

60-94 , 65-94 , F 100, 110, 130

 MASSEY FERGUSON: 230 , 240 , 253 , 255 , 261 , 263 , 340 , 342 , 350 , 352 , 355 , 360 , 362 , 365 , 372 , 375 ,

382 , 390 , 396 , 398, 399, 265 , 275 , 3275E , 285 , 290 , 290E , 298 , 375E , 390E , 675 , 690 , 698 , 698T , 699,

NEW HOLLAND TD: 5040 , 5050 , 55D , 60D , 65D , 70D , 75D , 80D , 85D , 90D , 95D

RENAULT: 58-32ME , 58-32MA , 58-32MS , 58-32MX , 75-32TX , 75-34TX , 85-32TX , 85-34TX , 90-32TX,

90-34TX , 650MI , 750MI , 754MI , 850MI , 854MI , 900MI , 904MI , 950MI , 954MI , 1032-54TS,

103-54TX , 103-54TE , 103-54TA , 106-54TS , 106-54TX , 106-54TE , 106-54TA

RENAULT CERES: 65 , 70 , 70X , 75 , 75X , 85 , 85X , 95 , 95X , 310 , 320 , 320X , 330,

330X , 340 , 340X , 325X , 335X , 345X , 355X

RENAULT CERGOS: 330 , 340 , 350 , 345 , 355 , Celtis 426RA , 426RC , 426RX , 436RC , 436RX,

446RA , 446RC , 446RX , 456RA , 456RC , 456RX

 RYSUNEK TECHNICZNY:

OGÓLNE DANE TECHNICZNE:

 Przyłącza P , T , A , B gwinty wewnętrzne [BSP]: 1/2"

Otwory gwintowane V:  2x  M10x1 - głębokość: 16mm

Otwory gwintowane B:  4x  M10 - głębokość: 18mm

Numery porównawcze: OSPC-100-ON ; OSPC100ON ; 150N2151 ; 5050871380 ; 7019756M91 ; HKUS100/4

Orbitrol 100 z systemem ON (OPEN NORMALLY) podczas gdy kierownica stoi, olej cały czas krąży

 w układzie i idzie na przelew, pompa pracuje ale jest odciążona.

SCHEMAT HYDRAULICZNY:
