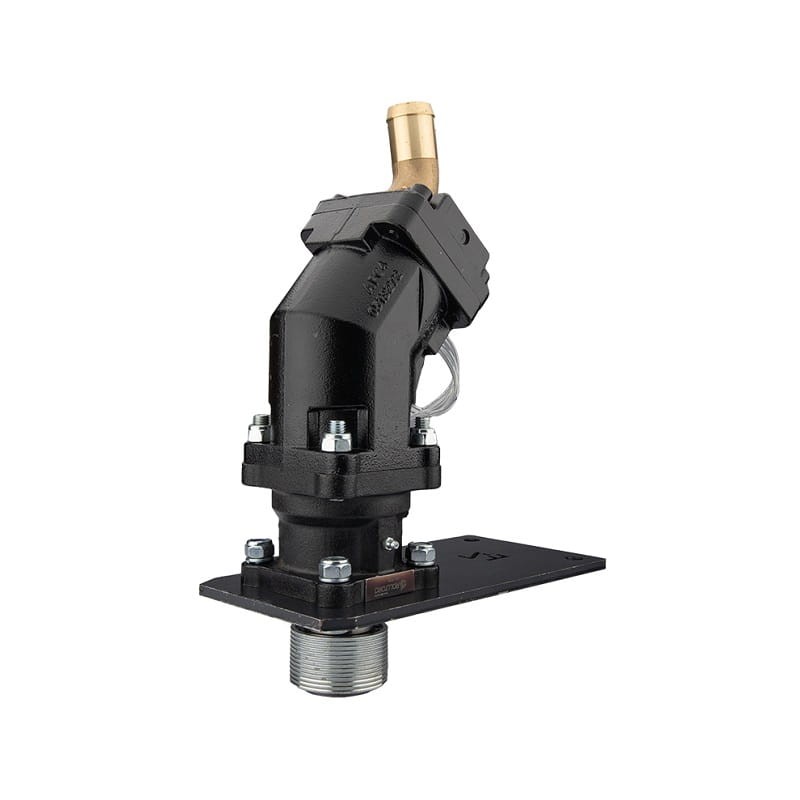

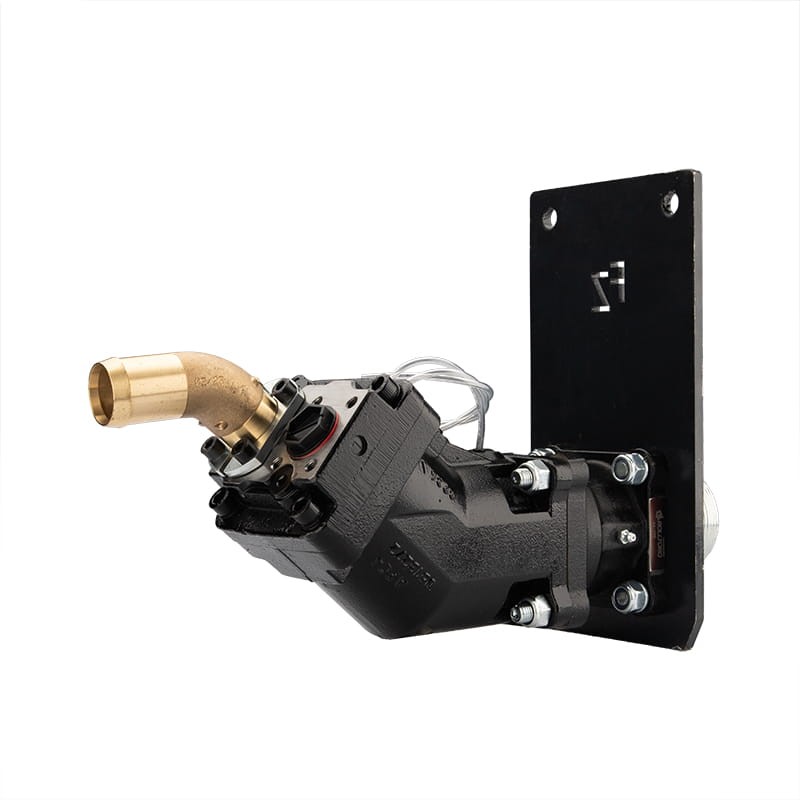

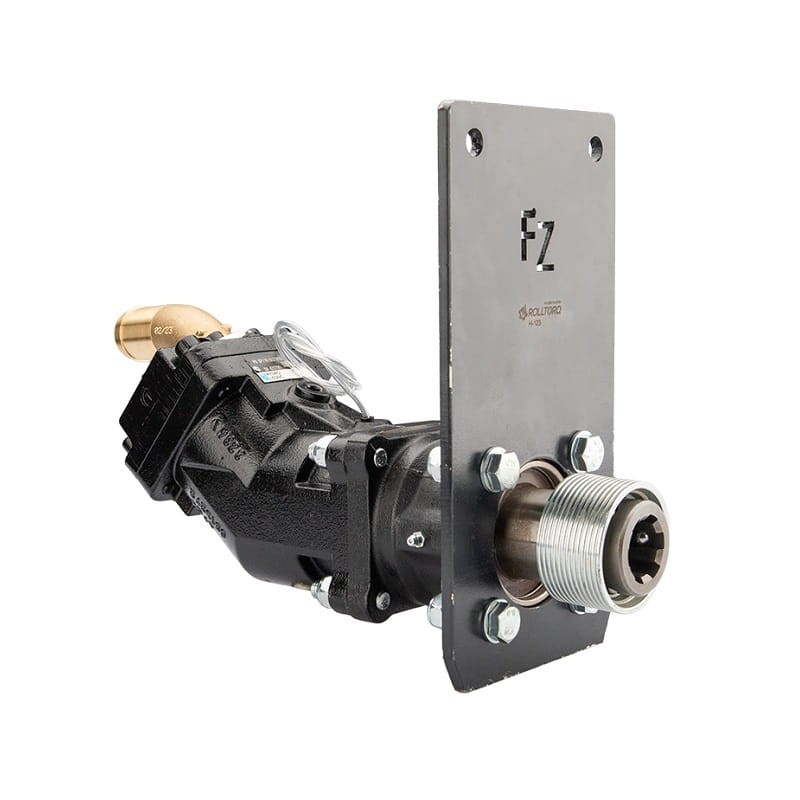

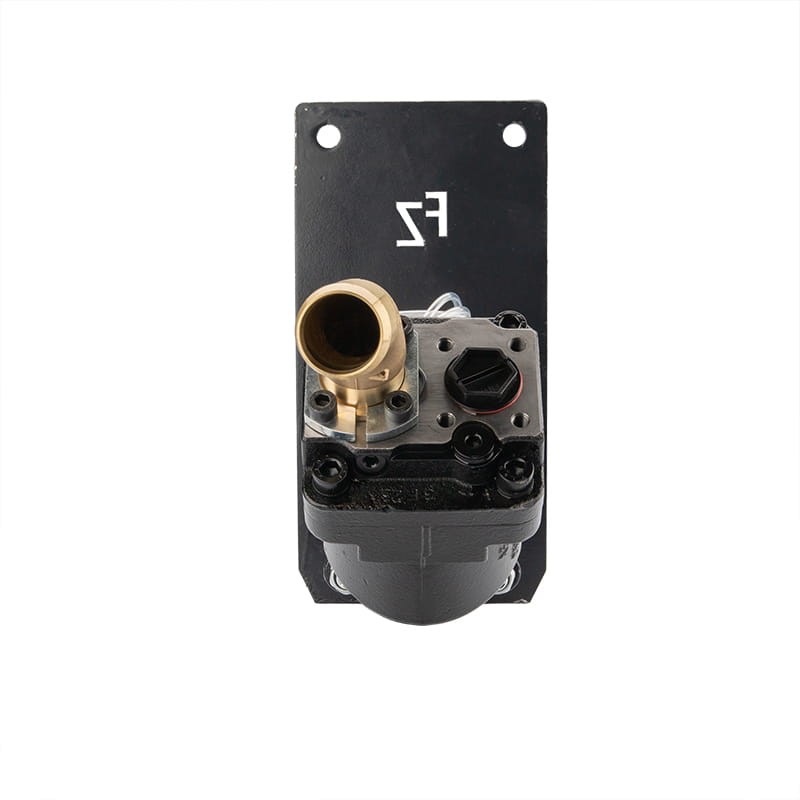

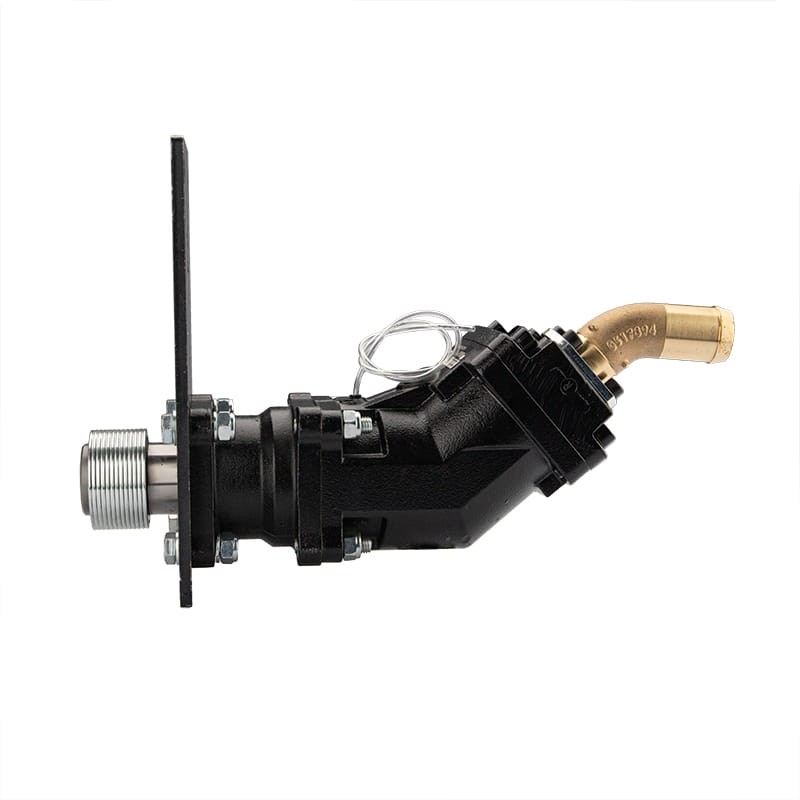

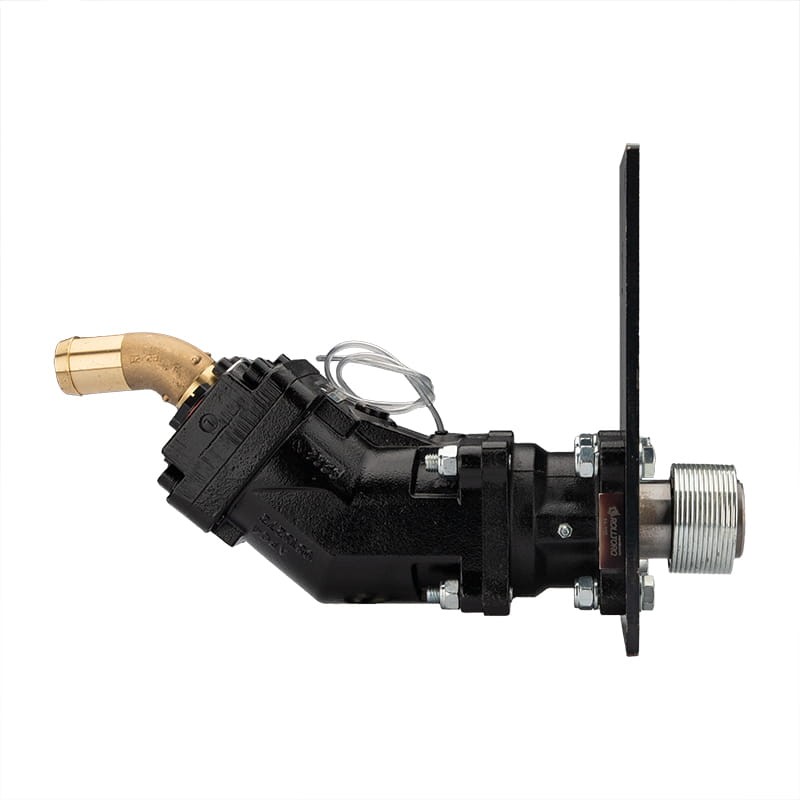

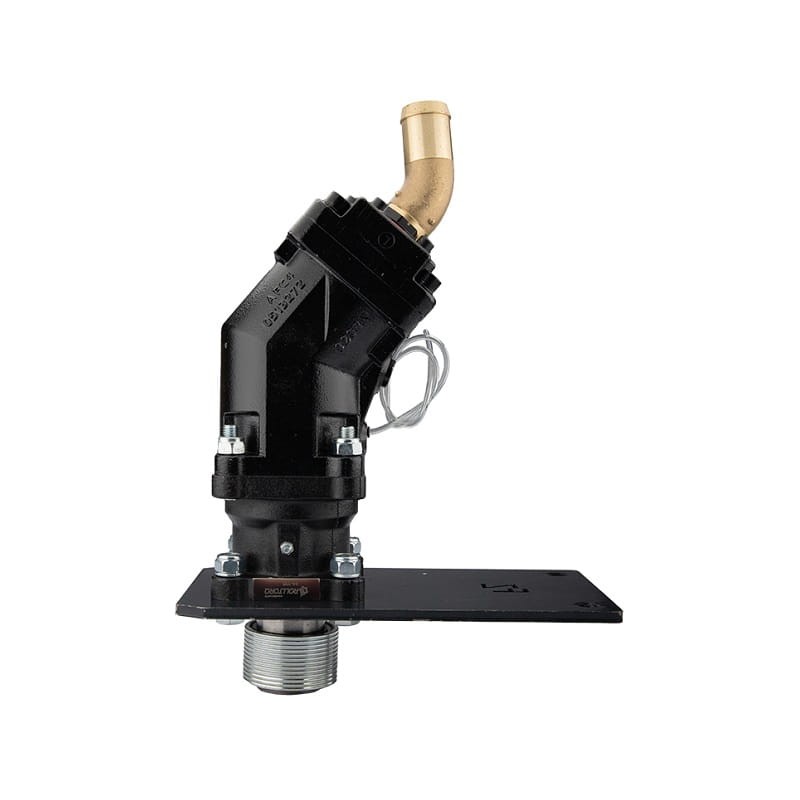

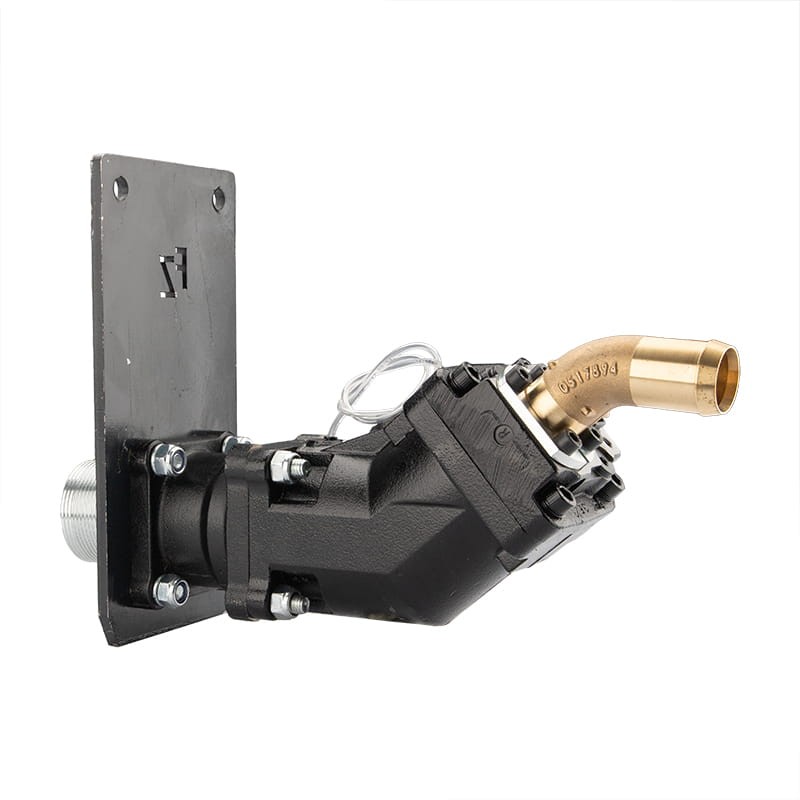

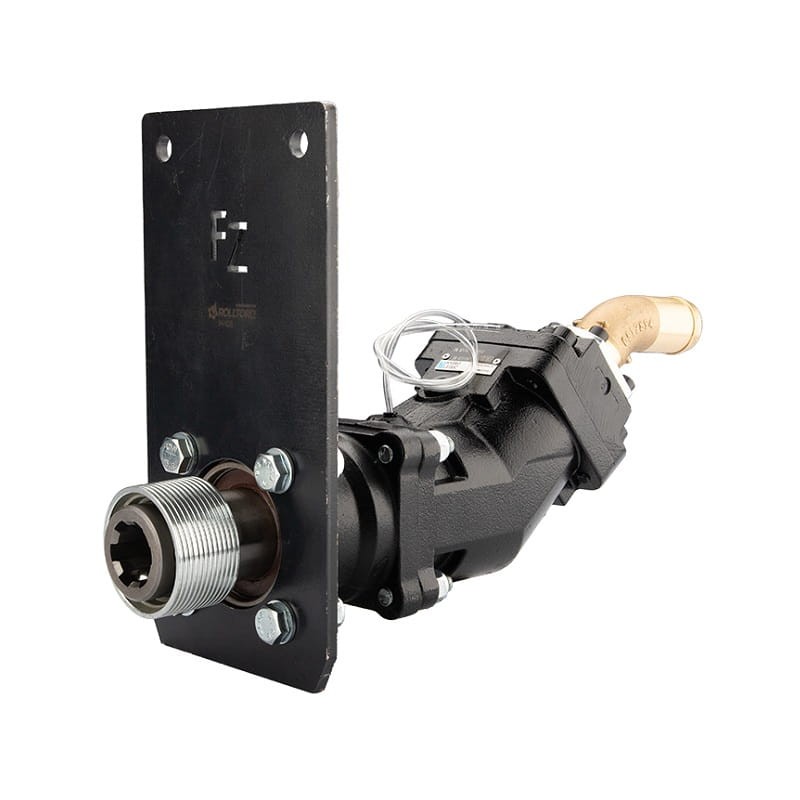

Pompa hydrauliczna 7-tłoczkowa z króćcem ssącym XPi 12 0523820 skośna 1-strumieniowa 12cm3 dwukierunkowa w zestawie z adapterem z przystawką przejście wałka WOM na pompę UNI i płytą grupy 3

1.40.13.002.2

Hydrolider

Pompa 1-strumieniowa (1-sekcyjna) 7-tłoczkowa, wydajność 12cm3, przeznaczona do pracy w układach gdzie czynnikiem roboczym jest olej hydrauliczny.

Znajduje zastosowanie w takich maszynach jak: wywrotki, hakowce, przyczepy, cysterny ciśnieniowe, żurawie hydrauliczne, wciągarki, betoniarki, pługi wirnikowe, traktory, maszyny rolnicze, agregaty hydr. itp. Z racji najwyższych parametrów pracy, pompy XPi można stosować zamiast pomp innych serii o podobnych zastosowaniach. W przypadku zamiany w drugą stronę należy mieć na uwadze, że większość dostępnych serii pomp charakteryzuje się niższymi parametrami. XPi mogą zamieniać serie:

X, XP, KFA, KFA2FO, A17FO, A17FNO, SCP, SCPT, SAP, F1, F2, BI, EOS, FOX, 145 64, KLS i inne...

POMPA HYDRO LEDUC XPi 12 0523820

Odpowiedniki Sunfab:

• prawa: SCP-012R-N-DL4-L35-S0S-000 ; lewa: SCP-012L-N-DL4-L35-S0S-000
• prawa: SCP-012R-N-DL4-H35-S0S-000 ; lewa: SCP-012L-N-DL4-H35-S0S-000

Odpowiedniki Parker:

• prawa: F1-12-R 378 2212 ; lewa: F1-12-L 378 2211

PARAMETRY POMPY TŁOCZKOWEJ:

pompa tłoczkowa

18 l/min (przy 1500 obr/min)

Wydajność w cm3/obr:

12 cm3/obr

Ilość sekcji:

1-sekcyjna

Kierunek obrotów:

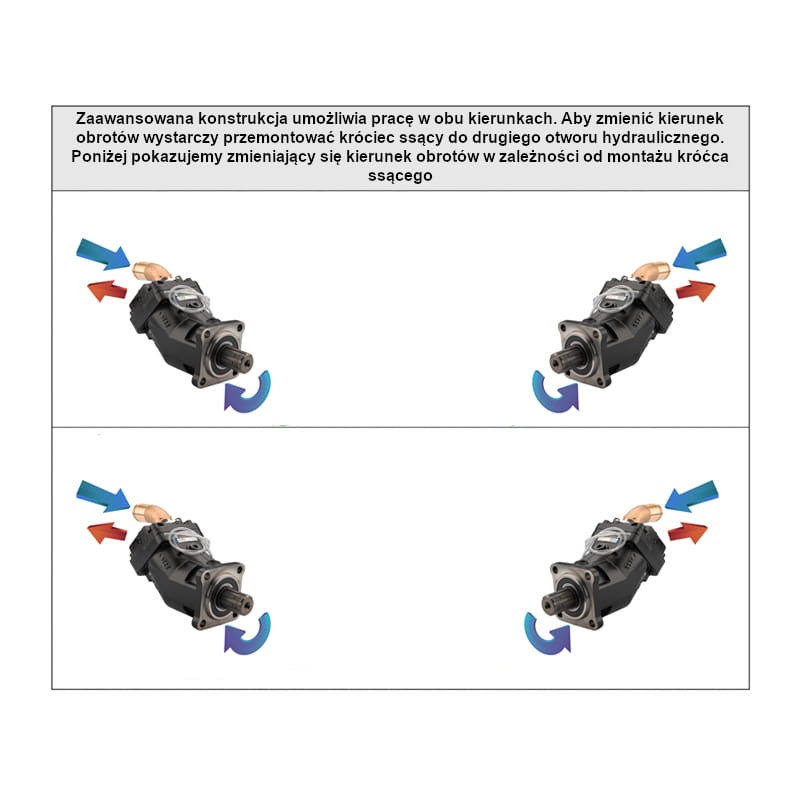

dwukierunkowa

Rodzaj kołnierza mocującego:

kołnierz typu ISO kwadrat 80x80

Średnica kołnierza centrującego:

80 mm

Rodzaj wałka napędowego:

cylindryczny 8 frezów FI 36 mm (8-32-36 DIN ISO 14-NF 22.131)

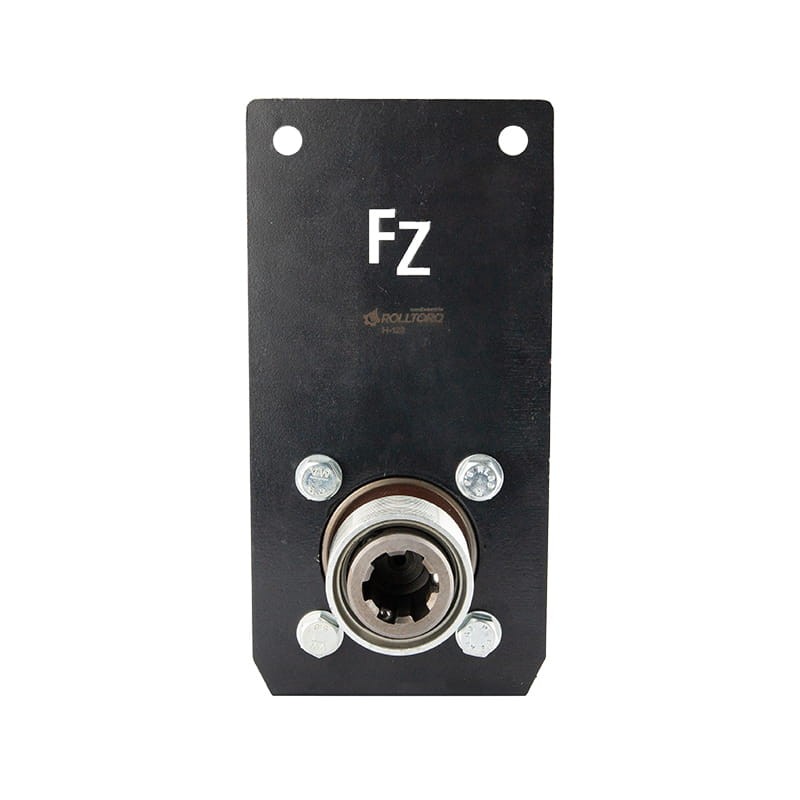

PARAMETRY ADAPTERA WOM:

Wejście:

Wyjście:

Ilość śrub przystawki:

Płyta multiplikatora:

CHARAKTERYSTYKA POMPY TŁOCZKOWEJ:

Podłączenie i zasady pracy:

Przyłącze ssawne: fi 1 1/2" ; przyłącze tłoczne: G 3/4" BSP

Każda pompa sprzedawana jest w zestawie z króćcem ssącym. Króciec ten obowiązkowo musi być wykorzystany przy podłączeniu pompy do układu hydraulicznego. Użytkownik może wykorzystać stary króciec, ale trzeba się przed tym upewnić, że przekrój wewnętrzny na starym króćcu nie jest mniejszy. Ogólny przekrój wewnętrzny na całej linii ssącej nie może być mniejszy od przekroju króćca z zestawu.

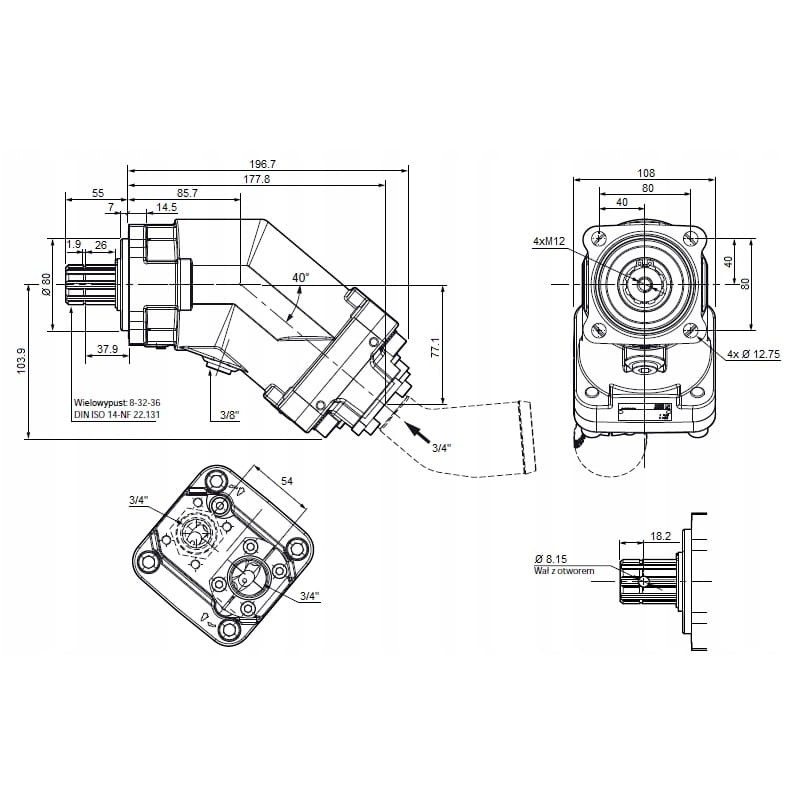

Konstrukcja 7-tłoczkowa, nachylenie osi tłoczków względem osi wałka 40°. Zwarta i kompaktowa budowa, przednie łożysko stanowi jednocześnie centrowanie pompy. Mocowanie przystawkowe kołnierz ISO mocowany na 4 śruby, rozstaw 80x80mm; zamek centr. 80mm, wał wielowypust 8-32-36, porty olejowe tylne, króciec ssący w 45° w komplecie.

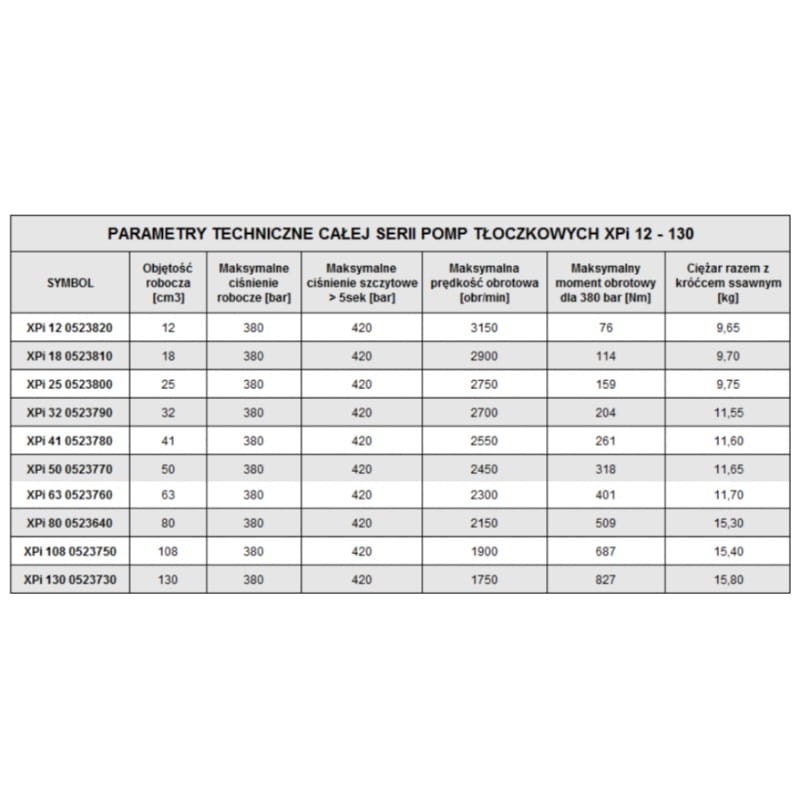

Dostepne 10 modeli różniące się wydajnością:

12ccm, 18ccm, 25ccm, 32ccm, 41ccm, 50ccm, 63ccm, 80ccm, 108ccm, 130ccm

Pompy wyposażone są w plastikowe rurki połączone z przestrzenią pomiędzy dwoma uszczelnieniami: zewnętrznym wysokotemperaturowym oraz wewnętrznym hydraulicznym. Oprócz funkcji odciążenia rurki spełniają także funkcję kontrolną. Jeśli w rurce pojawi się olej, należy oddać pompę do serwisu. Naprawa będzie zwykle stosunkowo tania i będzie można ją zaplanować. Uniknie się w ten sposób nagłych awarii.

Produkcja: HYDRO LEDUC S.A.S. Francja

Technologia:

Seria pomp XPi wyposażona jest we wzmocnione podwójne uszczelnienia wału wraz z rurką kontrolną stanu tych uszczelnień. Elastomerowy quadring we flanszy zamiast papierowej uszczelki zapewnia lepszy kontakt pomiędzy pompą a przystawką. Nowy rozrząd oraz bezpośredni napęd bloku cylindrów poprzez stożkowe tłoczki, oprócz innych zalet zmniejszają poziom hałasu. Pompy XPi mają drążone tłoczki aby podać wysokie ciśnienie do smarowania stopek. W ten sposób wraz ze wzrostem ciśnienia roboczego wzrasta ciśnienie smarowania, co wpływa na trwałość jednostki.

Główne zalety pomp tłoczkowych XPi to: niewielkie wymiary, znacznie obniżony poziom hałasu, wysokie prędkości obrotowe, prostota użytkowania, duża trwałość.

Wersje i akcesoria:

Serię pomp tłoczkowych XPi tworzy dziesięć modeli 1-strumieniowych. Pompy hydrauliczne dostarczane są z króćcami ssawnymi 1"1/2, 2", 2"1/2, spośród których można wybrać jeden podczas zamówienia. Można także zamówić pompy z zaworem by-pass, który umożliwia ciągłą pracę pomp XPi nie powodując problemów z przegrzewaniem się cieczy roboczej, nie wpływając na trwałość i nie ingerując w istniejący układ hydrauliczny. Innym akcesorium jest deflektor który chroni pompę przed brudem z drogi zwłaszcza przy napędzie pompy wałem Cardana. Można także zamówić sprzęgło do połączenia z wałem Cardana, które fabrycznie wyposażone jest w deflektor. Inne sprzęgła dostępne są na zamówienie.
