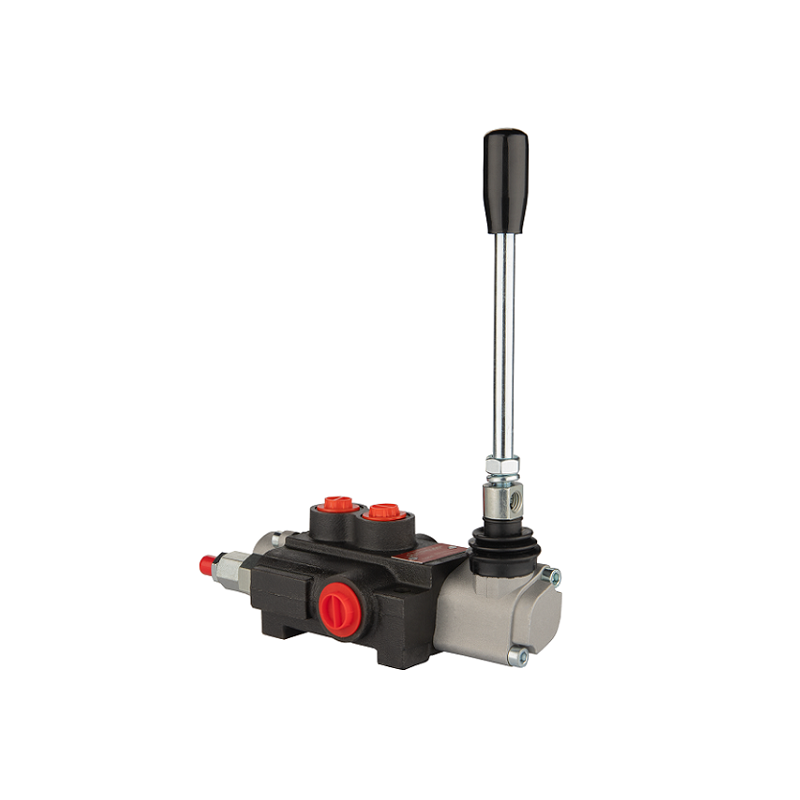

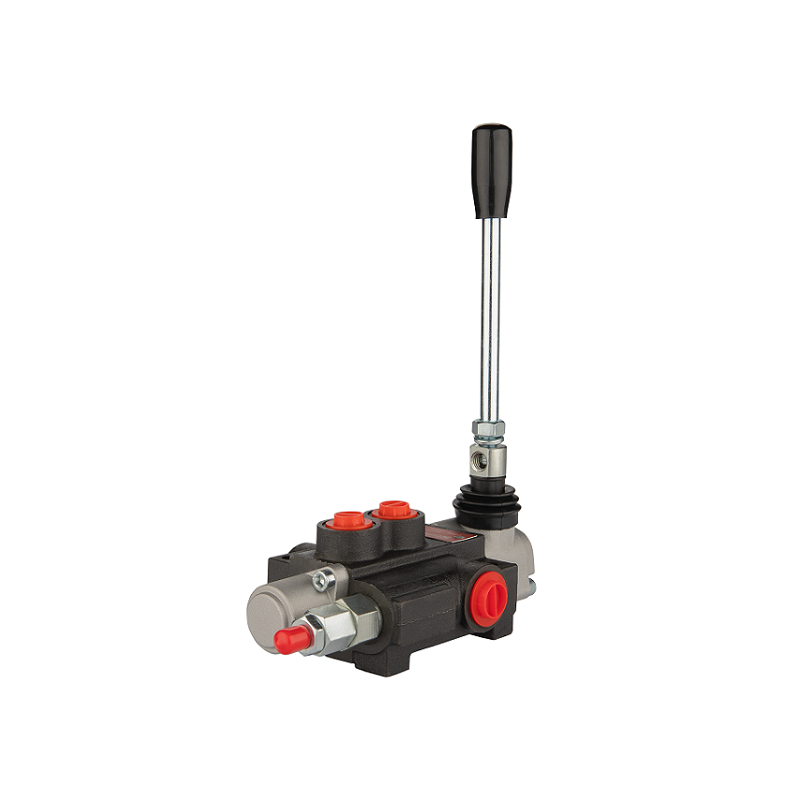

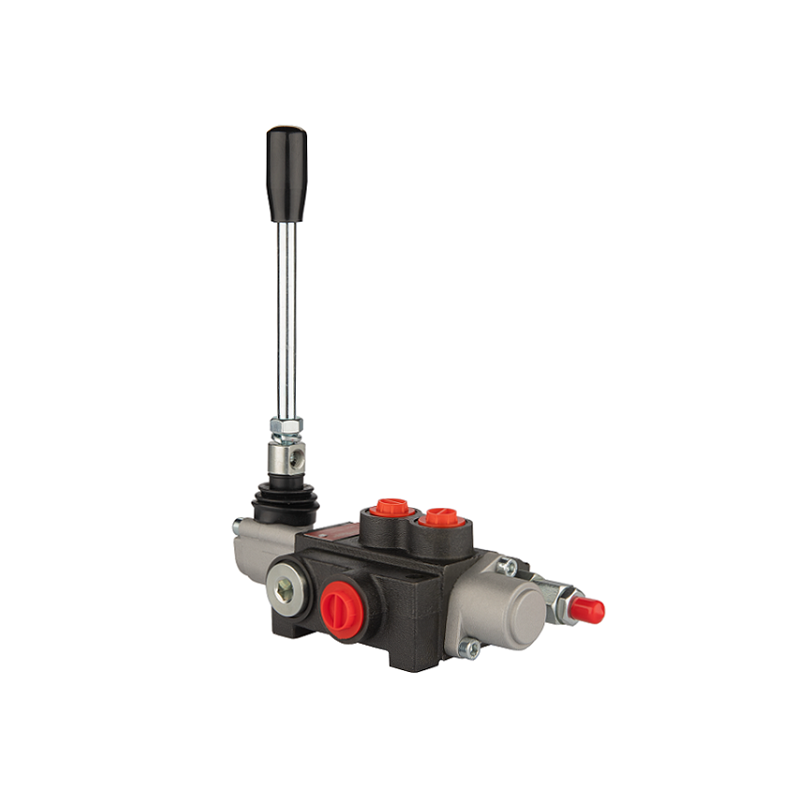

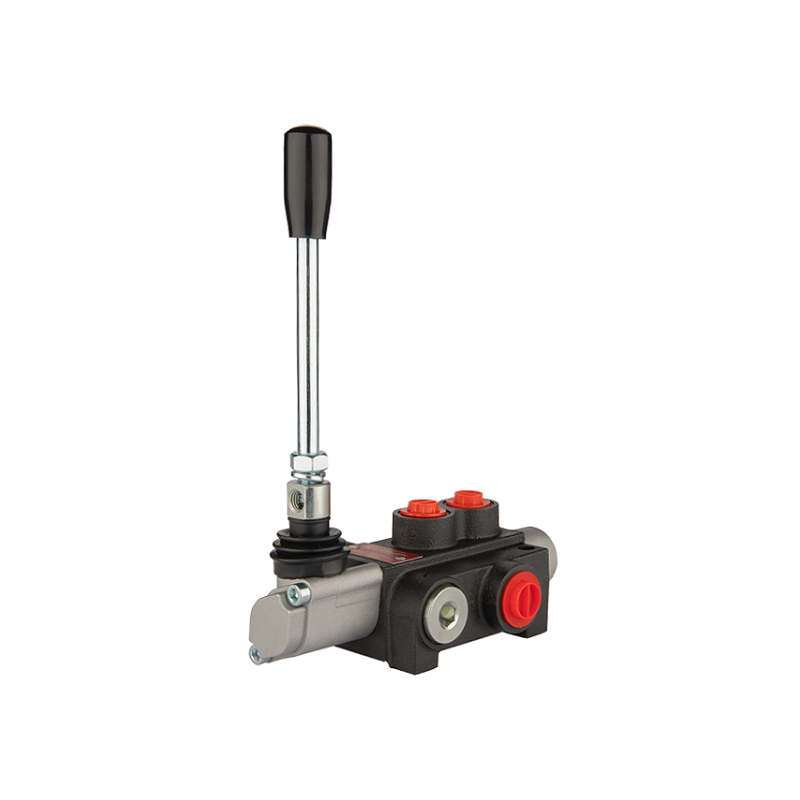

Rozdzielacz hydrauliczny 1 sekcyjny 40 l/min P40A1GKZ1 sterowany dźwignią

Co to jest rozdzielacz hydrauliczny 1 sekcyjny?

Hydrauliczny rozdzielacz z jedną sekcją odpowiada za regulację przepływu oleju w systemie hydraulicznym. Zarządza zarówno ciśnieniem, jak i kierunkiem ruchu cieczy, co jest niezbędne dla prawidłowego funkcjonowania siłowników. Urządzenie działa za pomocą dźwigni, którą można obsługiwać ręcznie lub przy użyciu elektryki, co pozwala na precyzyjne sterowanie maszynami oraz zwiększa ich wydajność i niezawodność.

Rozdzielacz hydrauliczny 1 sekcyjny — zastosowanie

Rozdzielacz hydrauliczny 1 sekcyjny Hydrolider P40A1GKZ1 został zaprojektowany do pracy z cylindrami jednostronnymi oraz dwustronnymi, co czyni go wyjątkowo elastycznym w zastosowaniu. Może być stosowany samodzielnie lub jako część bardziej rozbudowanego systemu – posiada bowiem wyjście ciśnieniowe N, które umożliwia połączenie szeregowe lub instalację jako kolejny rozdzielacz w już istniejącym układzie.

Idealnie sprawdzi się w:

• traktorach i ciągnikach rolniczych,


• opryskiwaczach i ładowaczach TUR,


• maszynach budowlanych (koparki, HDS, cyklopy),


• urządzeniach przemysłowych oraz maszynach komunalnych.



Parametry techniczne rozdzielacza hydraulicznego 1 sekcyjnego

Parametry techniczne jedno-sekcyjnego rozdzielacza hydraulicznego odgrywają kluczową rolę w jego efektywności.

Maksymalne ciśnienie robocze wynosi 250 bar, co gwarantuje zarówno wytrzymałość, jak i bezpieczeństwo w wielu zastosowaniach. Przepływ oleju może dochodzić do 40 litrów na minutę, co sprawia, że system hydrauliczny pracuje wydajnie i pozwala na szybką oraz precyzyjną kontrolę siłowników. Ważnym aspektem jest także uwzględnienie wymagań temperaturowych, co zapewnia prawidłowe funkcjonowanie urządzenia w różnych warunkach eksploatacyjnych.

Dzięki zastosowaniu nowoczesnych rozwiązań, rozdzielacz zapewnia stabilne i bezpieczne działanie nawet w wymagających warunkach:

• Maksymalny przepływ: 40 l/min


• Maksymalne ciśnienie na zasilaniu: 315 bar


• Ciśnienie na sekcjach: do 300 bar


• Ciśnienie na powrocie: 50 bar

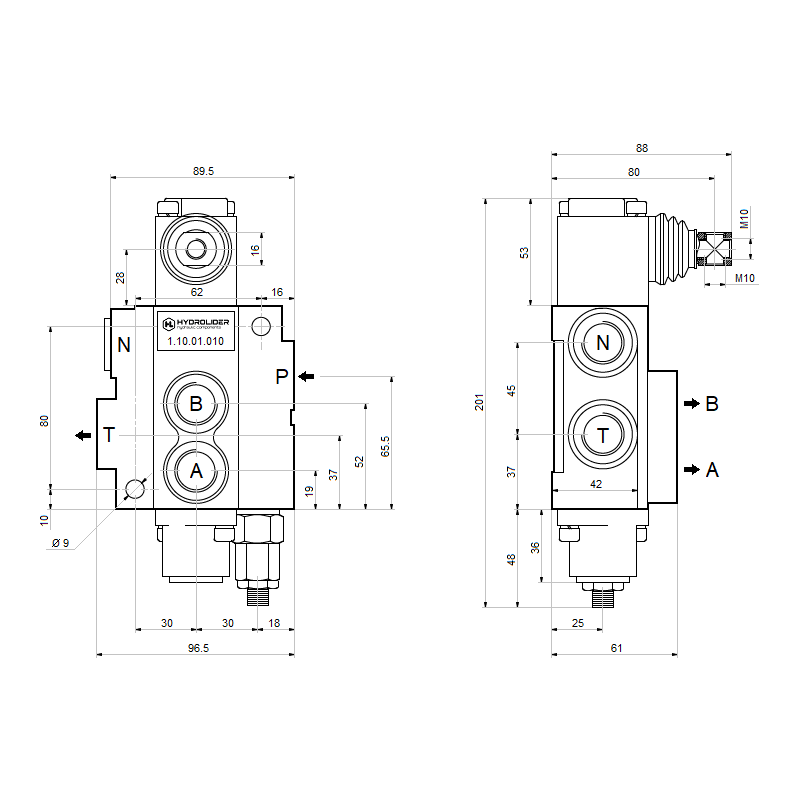

• Gwinty przyłączeniowe: zasilanie i powrót G 1/2”, sekcja G 3/8”


• Temperatura pracy oleju: od -15°C do +80°C


• Dopuszczalna temperatura otoczenia: od -40°C do +60°C


• Zalecany olej: na bazie oleju mineralnego, np. HL 32 lub HL 46

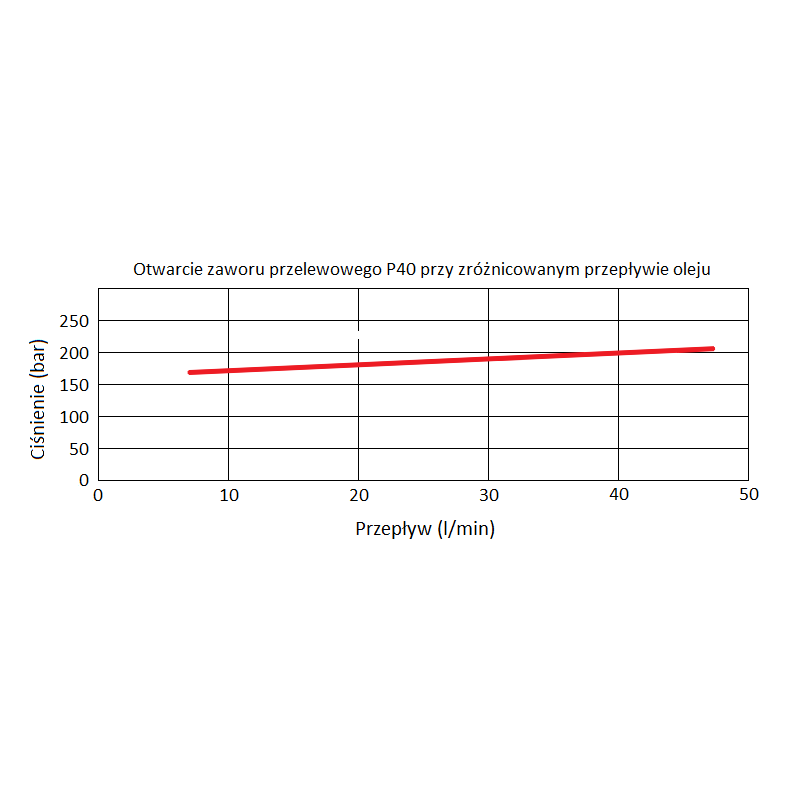

Rozdzielacz wyposażono w zawór przelewowy, którego ciśnienie otwarcia automatycznie rośnie wraz ze wzrostem przepływu – od 170 bar (przy 10 l/min) do 200 bar (przy 40 l/min). Możesz go również samodzielnie regulować – jeden pełny obrót to zmiana o ok. 30 bar.

Jakie są zalecenia dotyczące przepływu oleju w rozdzielaczu hydraulicznym 1 sekcyjnym?

Maksymalny przepływ oleju w jednosekcyjnym rozdzielaczu hydraulicznym wynosi 40 l/min, co gwarantuje sprawne działanie siłowników i jest niezbędne dla prawidłowej pracy całego systemu. Dla bardziej wymagających zastosowań istnieją jednak wersje o wyższej wydajności, które oferują przepływ do 80 l/min. Takie rozwiązania pozwalają dostosować rozdzielacz do różnorodnych potrzeb użytkowych, co przekłada się na lepszą efektywność i niezawodność maszyn rolniczych oraz budowlanych.

Jakie są wymagania temperaturowe w rozdzielaczu hydraulicznym 1 sekcyjnym?

Dla jednosekcyjnego rozdzielacza hydraulicznego kluczowe jest utrzymanie oleju w zakresie temperatur od -20°C do 80°C. Odpowiednia temperatura oleju ma ogromny wpływ na efektywność i żywotność elementów systemu hydraulicznego. Przekroczenie tego zakresu może prowadzić do degradacji uszczelnień oraz obniżenia wydajności całego układu. Z tego powodu istotne jest regularne monitorowanie stanu termicznego oraz stosowanie właściwych metod chłodzenia lub ogrzewania, dopasowanych do panujących warunków.

Funkcje rozdzielacza hydraulicznego 1 sekcyjnego

Jednosekcyjny rozdzielacz hydrauliczny pełni istotną funkcję w układach hydraulicznych. Dzięki dźwigni trzypozycyjnej operator ma możliwość łatwego dostosowania ciśnienia oraz zmiany kierunku przepływu oleju, co umożliwia precyzyjne sterowanie ruchem siłowników. Dodatkowo, funkcja pływająca zwiększa elastyczność urządzenia, pozwalając na płynne dopasowanie do różnych warunków pracy. Takie właściwości są niezwykle ważne w maszynach rolniczych i budowlanych, gdzie niezbędna jest zarówno wysoka precyzja, jak i niezawodność działania.

Jakie możliwości sterowania oferuje rozdzielacz 1 sekcyjny?

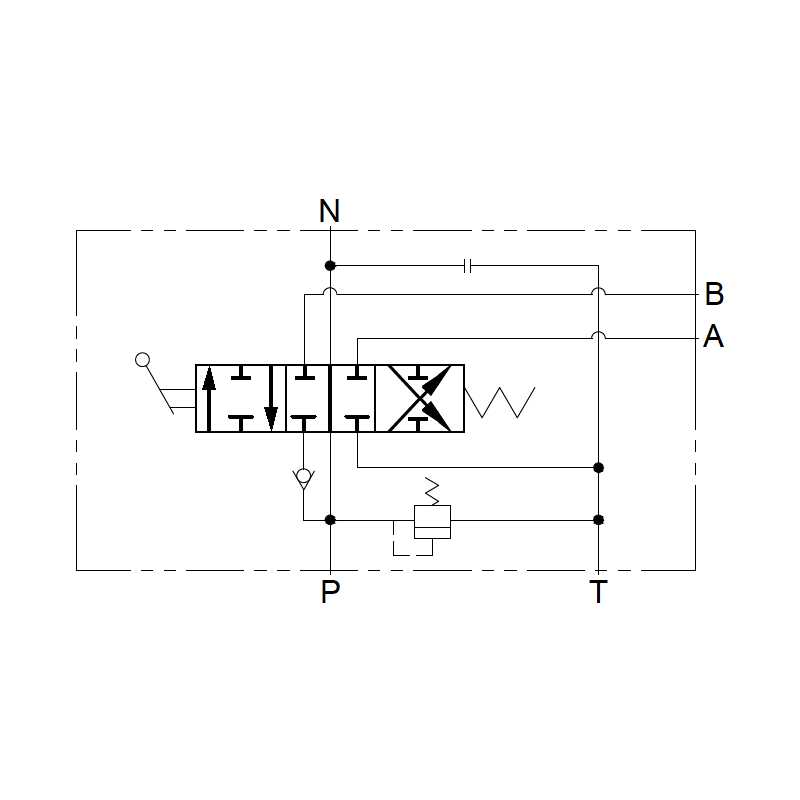

Obsługa rozdzielacza odbywa się za pomocą trzypozycyjnej dźwigni na sprężynie, która wraca do pozycji neutralnej po zwolnieniu:

• Pozycja 0 (neutralna) – olej kierowany jest na przelew, siłownik pozostaje w miejscu,



• Pozycja 1 (do przodu) – wysuw tłoczyska cylindra,



• Pozycja 2 (do tyłu) – chowanie tłoczyska cylindra.



Taka konstrukcja pozwala na płynną i dokładną kontrolę ruchów siłownika – niezbędną w precyzyjnych manewrach, np. podczas podnoszenia, rozsuwania, skręcania czy blokowania urządzeń roboczych.

Budowa i materiały rozdzielacza hydraulicznego 1 sekcyjnego

Jednosekcyjny rozdzielacz hydrauliczny składa się z kilku istotnych elementów, które decydują o jego efektywności i wytrzymałości. Kluczowe części to gwinty przyłączeniowe, porty zasilania i powrotu oraz zawory bezpieczeństwa. Wszystkie te komponenty odgrywają ważną rolę w prawidłowym funkcjonowaniu urządzenia.

Gwinty przyłączeniowe ułatwiają integrację z systemem hydraulicznym, co zapewnia płynny przepływ oleju. Porty służą do kierowania cieczy hydraulicznej w obrębie układu, a zawory bezpieczeństwa chronią przed nadmiernym ciśnieniem, zwiększając niezawodność całego systemu.

Rozdzielacze są zazwyczaj produkowane z wytrzymałych stopów metali, takich jak stal nierdzewna czy aluminium. Wybór tych materiałów wpływa na długowieczność urządzenia oraz jego odporność na korozję i uszkodzenia mechaniczne. Dzięki temu rozdzielacz zachowuje swoje właściwości nawet w wymagających warunkach pracy, co jest szczególnie istotne dla sprzętu rolniczego i budowlanego.

Inwestycja w wysokiej jakości materiały oraz dobrze zaprojektowaną konstrukcję gwarantuje długotrwałe i efektywne działanie jednosekcyjnego rozdzielacza hydraulicznego.

Jakie elementy składają się na konstrukcję rozdzielacza?

Konstrukcja rozdzielacza hydraulicznego obejmuje kilka istotnych części:

• porty przyłączeniowe,
• zawory,
• dźwignię,
• obudowę.

Instalacja i montaż rozdzielacza hydraulicznego 1 sekcyjnego

Instalacja oraz montaż jednosekcyjnego rozdzielacza hydraulicznego wymagają precyzji i ścisłego przestrzegania wytycznych. Kluczowe jest, by poprawnie podłączyć porty zasilania i powrotu, co zapewnia sprawne funkcjonowanie całego układu. Regulacja ciśnienia również odgrywa istotną rolę, chroniąc przed uszkodzeniami i gwarantując bezpieczną pracę sprzętu.

Na początku warto dokładnie zapoznać się z instrukcją producenta. Następnie należy zamocować rozdzielacz w odpowiednim miejscu na urządzeniu, zwracając uwagę na dobry dostęp do dźwigni sterującej oraz portów przyłączeniowych. Kolejnym etapem jest właściwe podłączenie przewodów hydraulicznych do wyznaczonych portów zasilania i powrotu zgodnie z ich oznaczeniami.

• regularnie kontrolować szczelność połączeń, aby uniknąć wycieków oleju hydraulicznego,
• na zakończenie konieczne jest przeprowadzenie testów działania systemu w bezpiecznych warunkach,
• pozwala to ocenić prawidłowość pracy rozdzielacza oraz wykryć ewentualne nieszczelności.

Przestrzeganie tych kroków nie tylko zapewnia optymalną wydajność układu hydraulicznego, ale także zwiększa trwałość jego komponentów oraz bezpieczeństwo korzystania z maszyny.

Montaż rozdzielacza jest intuicyjny – wystarczy postępować zgodnie z instrukcją producenta, zadbać o poprawne podłączenie portów zasilania i powrotu oraz przeprowadzić testy szczelności i ciśnienia. Produkt dostępny od ręki – wysyłka realizowana jest w ciągu 24 godzin. Otrzymujesz również możliwość precyzyjnego pomiaru i regulacji ciśnienia dzięki kompatybilnym manometrom dostępnym w naszej ofercie.

Rozdzielacz hydrauliczny 1 sekcyjny - podsumowanie

Rozdzielacz hydrauliczny 1 sekcyjny to niezawodne i wszechstronne rozwiązanie do układów hydraulicznych w maszynach rolniczych, budowlanych i przemysłowych. Dzięki maksymalnemu ciśnieniu roboczemu do 315 bar i przepływowi do 40 l/min, świetnie sprawdza się w pracy z siłownikami jednostronnymi i siłownikami dwustronnego działania. Trzypozycyjna dźwignia pozwala na precyzyjne sterowanie, a możliwość szeregowego połączenia ułatwia integrację z innymi elementami systemu. Solidna konstrukcja, prosta instalacja i marka Hydrolider gwarantują długotrwałe i bezproblemowe użytkowanie. Produkt dostępny od ręki w atrakcyjnej cenie – z wysyłką w 24 godziny. To inwestycja, która bezpośrednio przekłada się na efektywność pracy Twojej maszyny.
