Rozdzielacz hydrauliczny 2 sekcyjny 40L z kompletem szybkozłączy gniazd euro sterowany linkami

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY

STEROWANY JOYSTICKIEM I LINKAMI

W ZESTAWIE Z SZYBKOZŁĄCZAMI GNIAZDAMI EURO ISO

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu

 sterowania oraz potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza

 kabiną. W kabinie pozostaje tylko jednostka sterowania np. joystick. Zapewnia to ciszę i brak ryzyka

 wycieku oleju w kabinie.

INFORMACJE OGÓLNE:

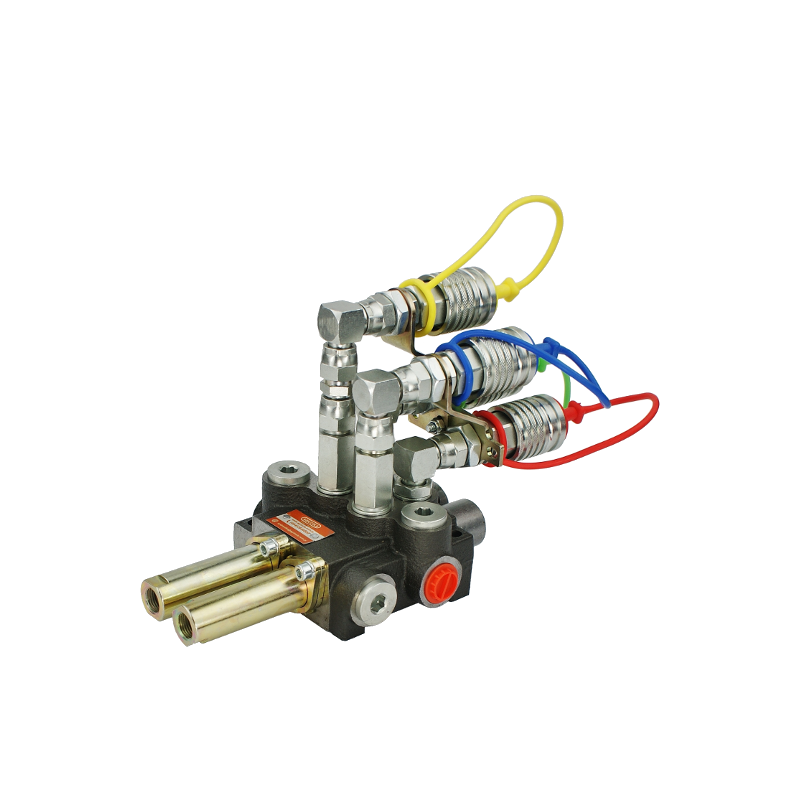

Zestaw wysyłamy tak jak na zdjęciu, złożony i gotowy do podłączenia wtyczek i przewodów. Wszystkie

gniazda euro połączone są ze sobą innowacyjnym rozwiązaniem. Specjalne wsporniki łączą ze sobą

wszystkie gniazda na poszczególnych sekcjach, tworząc jednolitą zwartą konstrukcję. Zapewnia to

 brak wycieków oleju i zabezpiecza przed ewentualnym uszkodzeniem gwintów lub korpusu

 rozdzielacza podczas wypinania i wpinania wtyczek do gniazd.

Maksymalny przepływ do 40L/min

Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka.

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Gwarancja: 2 lata

  Oba suwaki na sekcjach trzypozycyjne na sprężynie, czyli same wracają do pozycji neutralnej.

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 1/2''

Porty przyłączeniowe sekcje : 3/8''

Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5

Gwint wewnętrzny końcówki suwaka: M6x1.5

 ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min
190 bar przy 20 l/min
200 bar przy 30 l/min
210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
