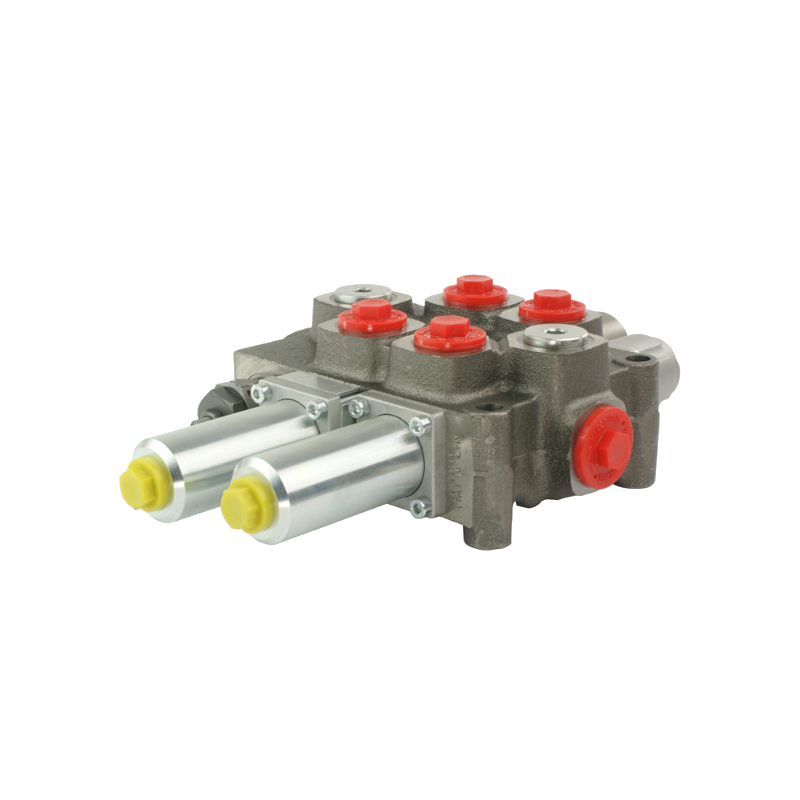

Rozdzielacz hydrauliczny 2 sekcyjny 60L/min sterowany linkami Galtech Q45 z jedną sekcją pływającą

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY GALTECH Q45 60 L/min

Z SEKCJĄ PŁYWAJĄCĄ Z MOŻLIWOŚCIĄ WŁĄCZENIA NA STAŁE

STEROWANY JOYSTICKIEM I LINKAMI

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu

 sterowania oraz potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza

 kabiną. W kabinie pozostaje tylko jednostka sterowania np. joystick. Zapewnia to brak ryzyka

 wycieku oleju w kabinie.

Sekcja pływająca inaczej wolny spływ, wykorzystywana m.in. do pługów śnieżnych lub w ładowaczach

 czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza

 przed uszkodzeniem elementy, które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 60 L/min

Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka.

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Produkcja włoska GALTECH, gwarancja: 2 lata

  Jeden suwak na sekcji trzypozycyjny na sprężynie, czyli sam  wraca do pozycji neutralnej.

Drugi suwak na sekcji czteropozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej, czwarta pozycja

suwaka (sekcja pływająca) jest na zatrzasku.

PODŁĄCZENIE:

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 1/2''

Porty przyłączeniowe sekcje: 1/2''

Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5

Gwint wewnętrzny końcówki suwaka: M6x1.5

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250 barów

Maksymalne ciśnienie na powrocie: 50 barów

Maksymalne ciśnienie na sekcjach: 300 barów

Zawór przelewowy ustawiony fabrycznie na 175 barów

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30 barów.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT GRAFICZNY
