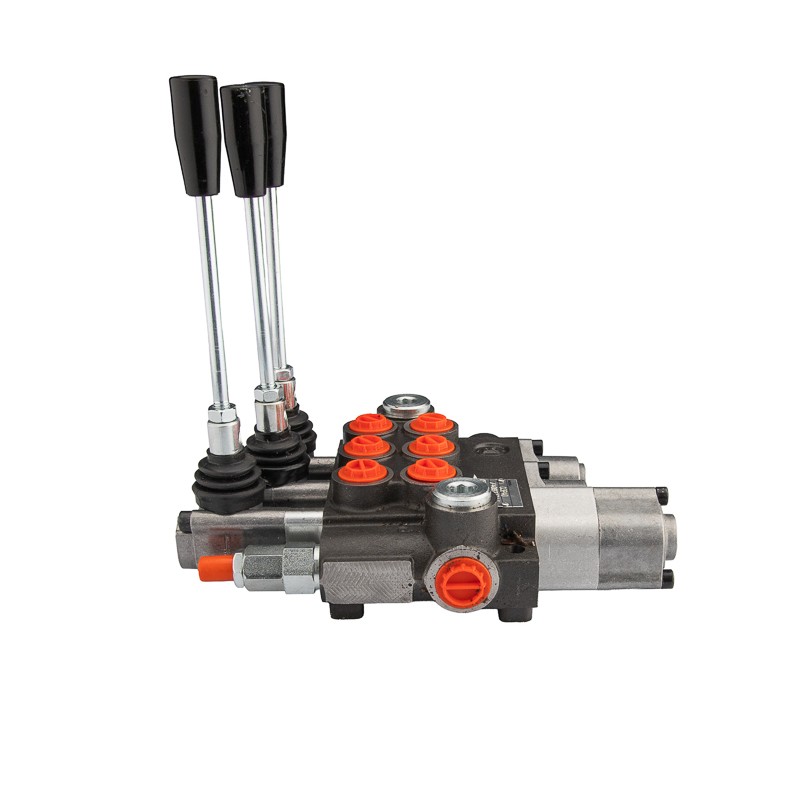

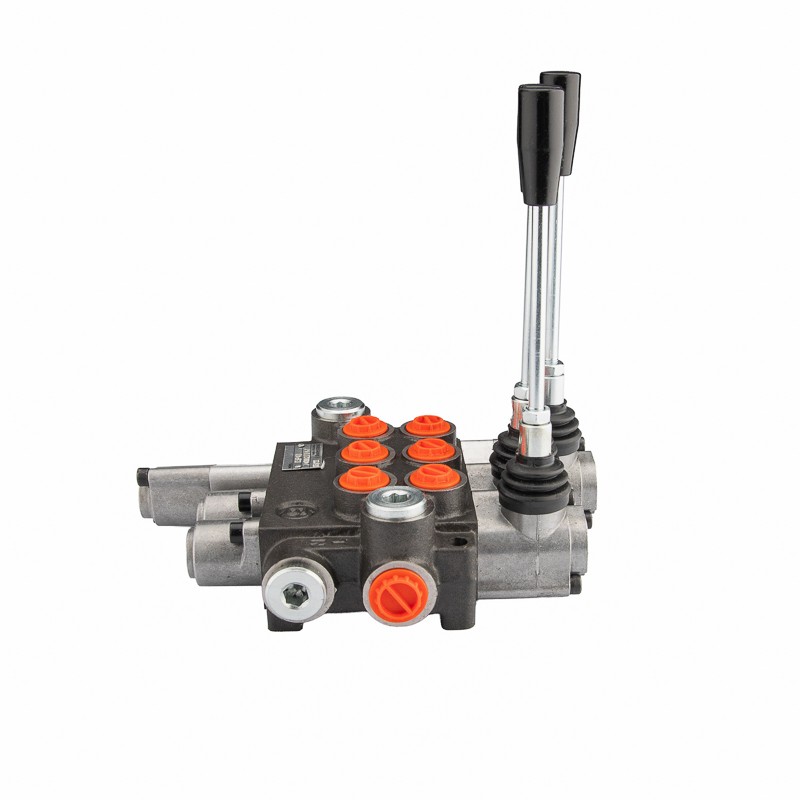

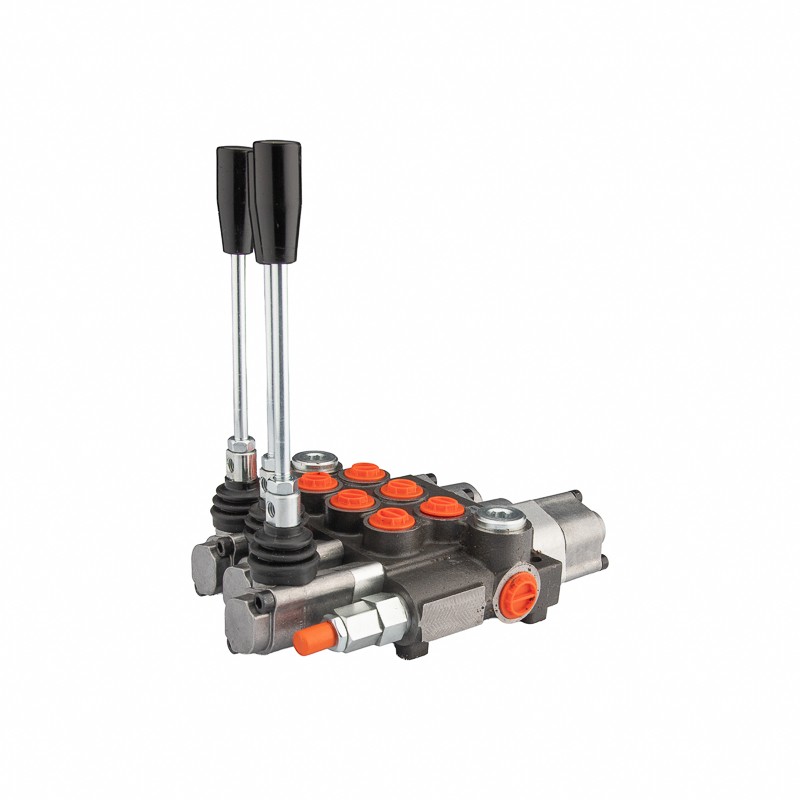

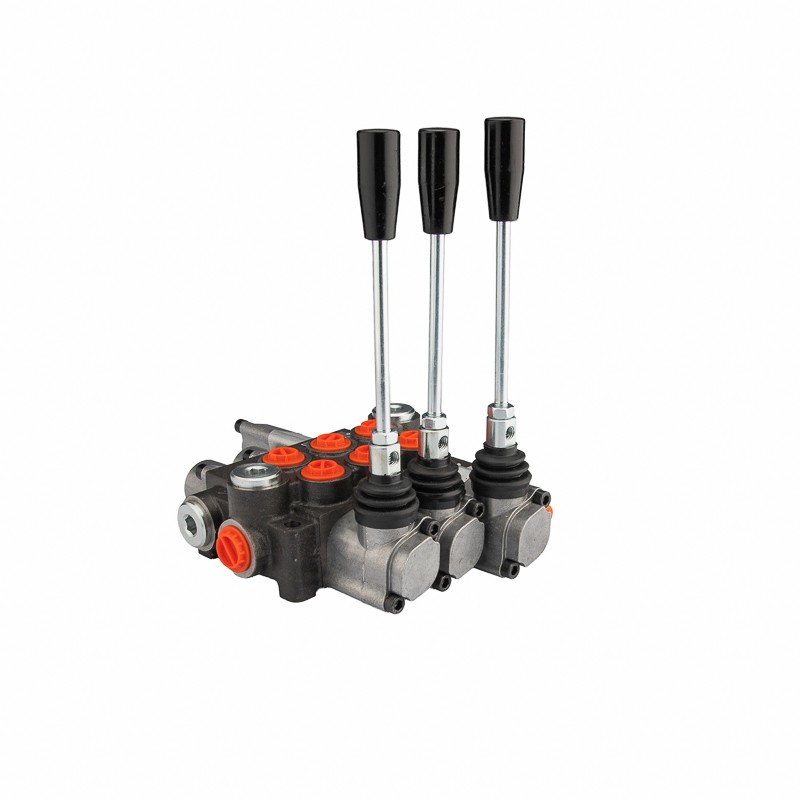

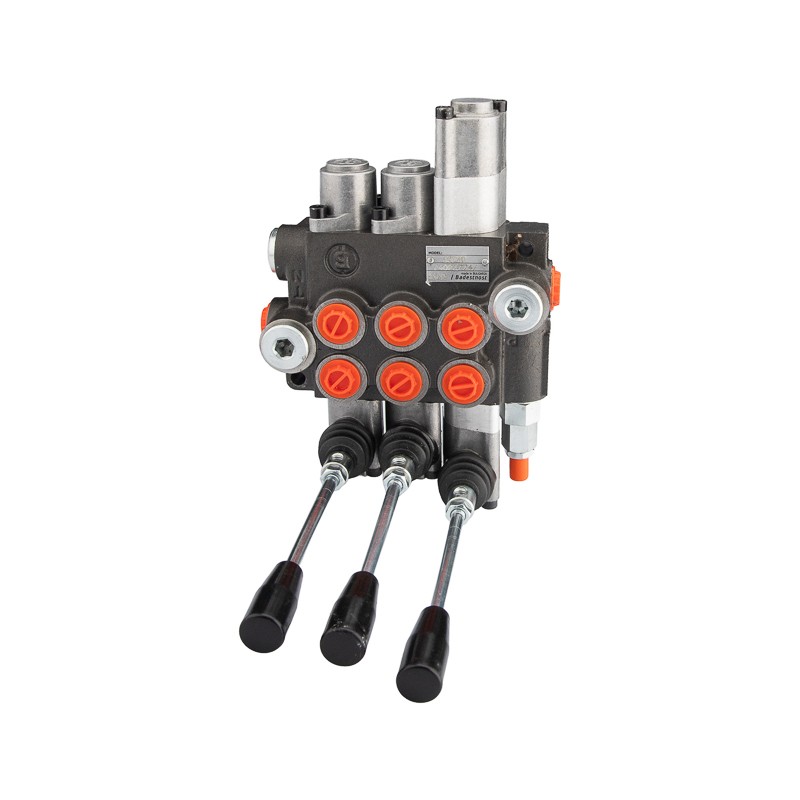

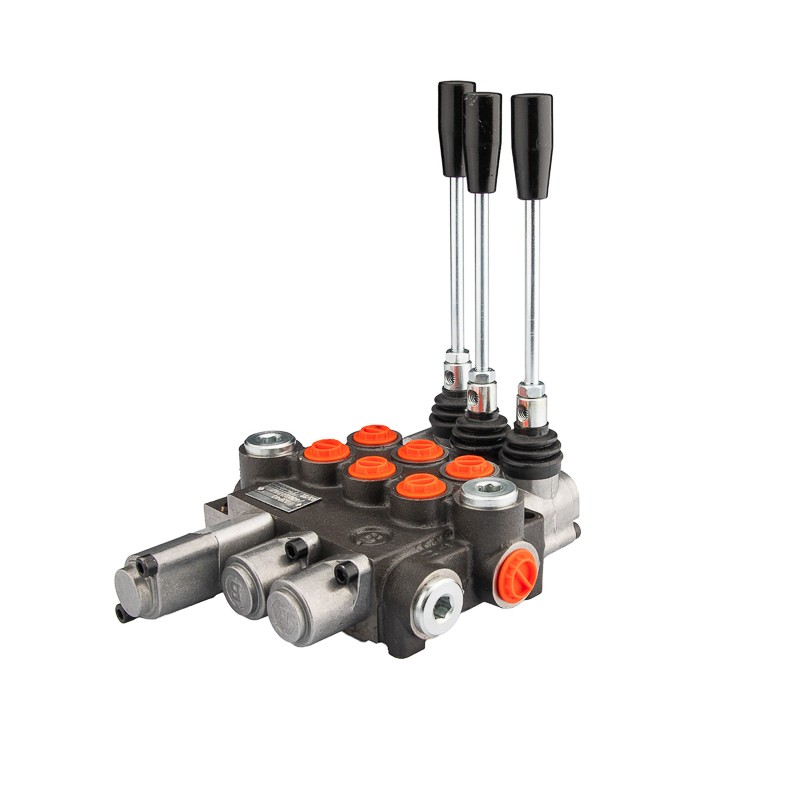

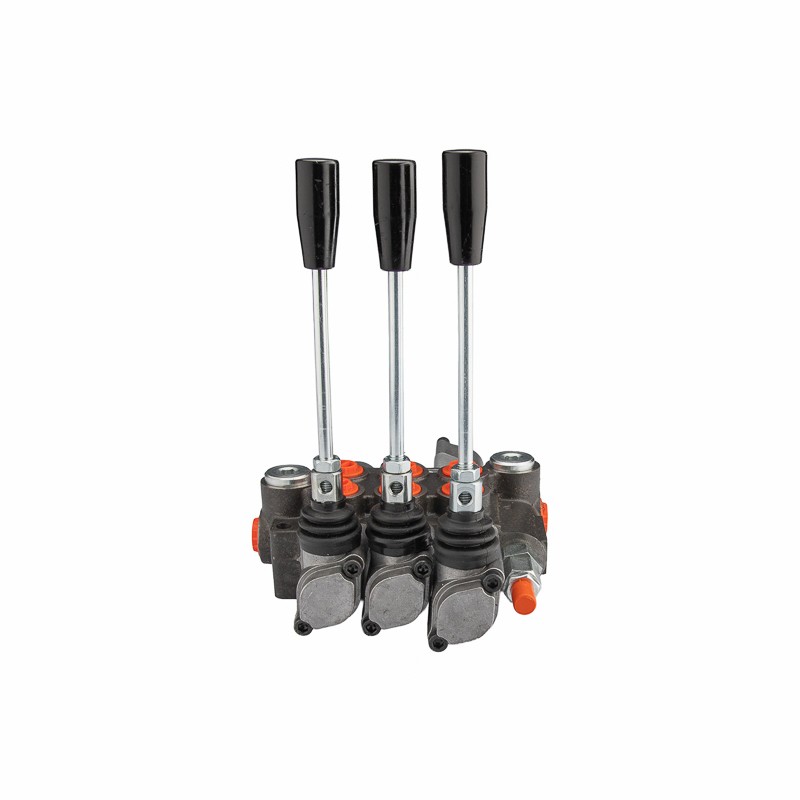

Rozdzielacz hydrauliczny 3 sekcyjny 40l/min z odwróconą sekcją pływającą

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY 40L/min Z ODWRÓCONĄ SEKCJĄ PŁYWAJĄCĄ

Zastosowanie

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,
opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,
 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Sekcja pływająca inaczej wolny spływ, wykorzystywana m. in. do pługów śnieżnych lub w ładowaczach
 czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza
 przed uszkodzeniem elementy które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

Informacje ogólne

Maksymalny przepływ do 40L/min. Sterowanie cylindrami jednostronnymi i dwustronnymi.

Pierwsza dźwignia cztero-pozycyjna (1 - 0 - 2 - 3), trzy pozycje (1 - 0 - 2) na sprężynie (dźwignia sama
 wraca do pionu), pozycja (3) pływająca na zatrzasku (dźwignia zatrzymuje się w pozycji pływającej):

Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.
Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.
Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.
Pozycja 3 pływająca z zatrzaskiem (dźwignia ustawiona w pozycji maksymalnie do tyłu)
tłoczysko cylindra pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.

Druga i trzecia dźwignia trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu:

 Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.
Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.
Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

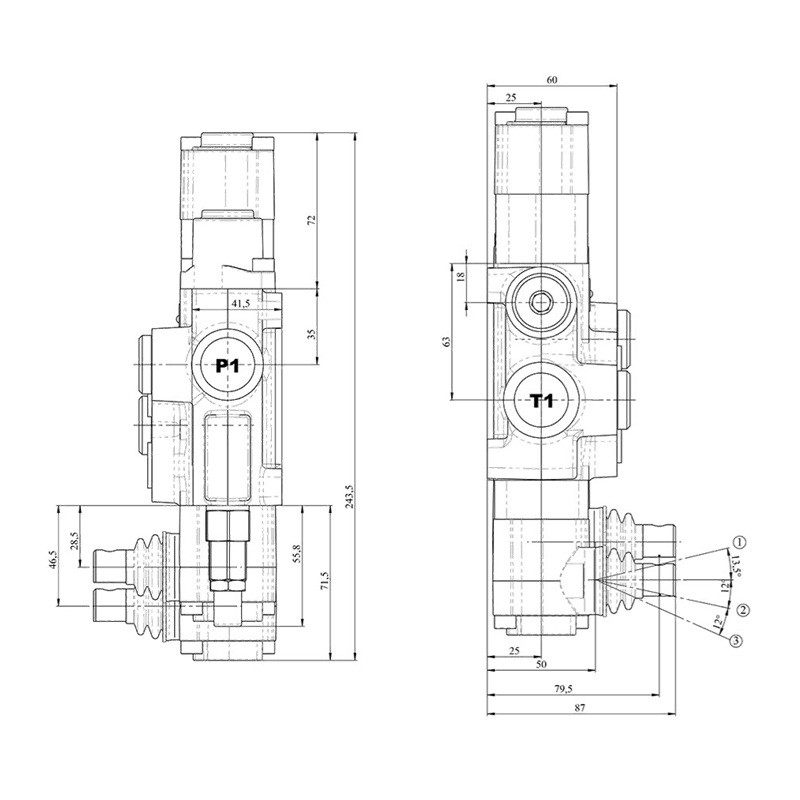

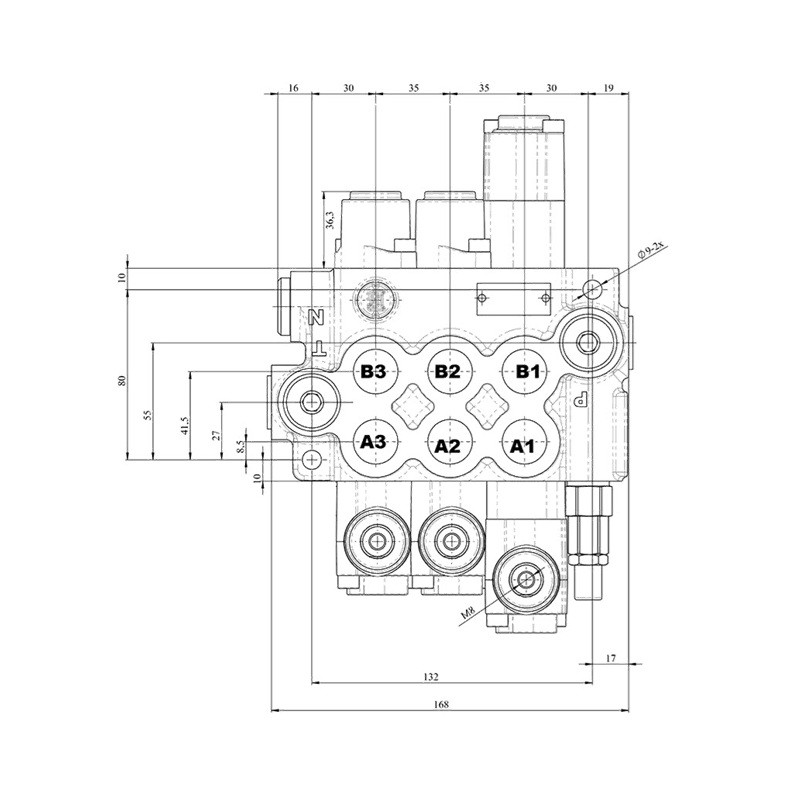

Gwinty

Gwinty wewnętrzne w korpusie:
 zasilanie: 1/2'' ; powrót: 1/2'' ; sekcje : 3/8''

Zakres ciśnień

 Maksymalne ciśnienie na zasilaniu: 250Bar
Maksymalne ciśnienie na powrocie: 50Bar
Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar  przy 10 l/min
190 bar  przy 20 l/min
200 bar  przy 30 l/min
210 bar  przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.
Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zakres temperatur i typ oleju

Dopuszczalna temperatura otoczenia: -40 C do +60 C
Dopuszczalna temperatura oleju: -20 C do +80 C
Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
