Rozdzielacz hydrauliczny 4 sekcyjny 40L z kompletem szybkozłączy wtyczek Euro

ROZDZIELACZ HYDRAULICZNY 4 SEKCYJNY

W ZESTAWIE Z SZYBKOZŁĄCZAMI WTYCZKAMI EURO ISO

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

INFORMACJE OGÓLNE:

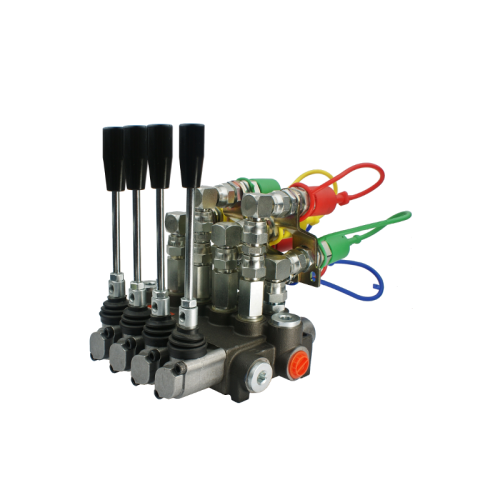

Zestaw wysyłamy tak jak na zdjęciu, złożony i gotowy do podłączenia gniazd i przewodów. Możliwość

modyfikacji zestawu na życzenie klienta. Wszystkie wtyczki euro połączone są ze sobą innowacyjnym

rozwiązaniem. Specjalny wspornik łączy ze sobą dwie wtyczki na sekcji, tworząc jednolitą zwartą

konstrukcję. Zapewnia to brak wycieków oleju i zabezpiecza przed ewentualnym uszkodzeniem

gwintów lub korpusu rozdzielacza podczas wypinania i wpinania gniazd do wtyczek.

Maksymalny przepływ do 40L/min

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Gwarancja: 2 lata

  Wszystkie dźwignie trzypozycyjne na sprężynie, czyli same wracają do pionu.

 Pozycja pierwsza neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja druga robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

Pozycja trzecia robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 1/2''

Porty przyłączeniowe sekcje : 3/8''

 ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min
190 bar przy 20 l/min
200 bar przy 20 l/min
210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
