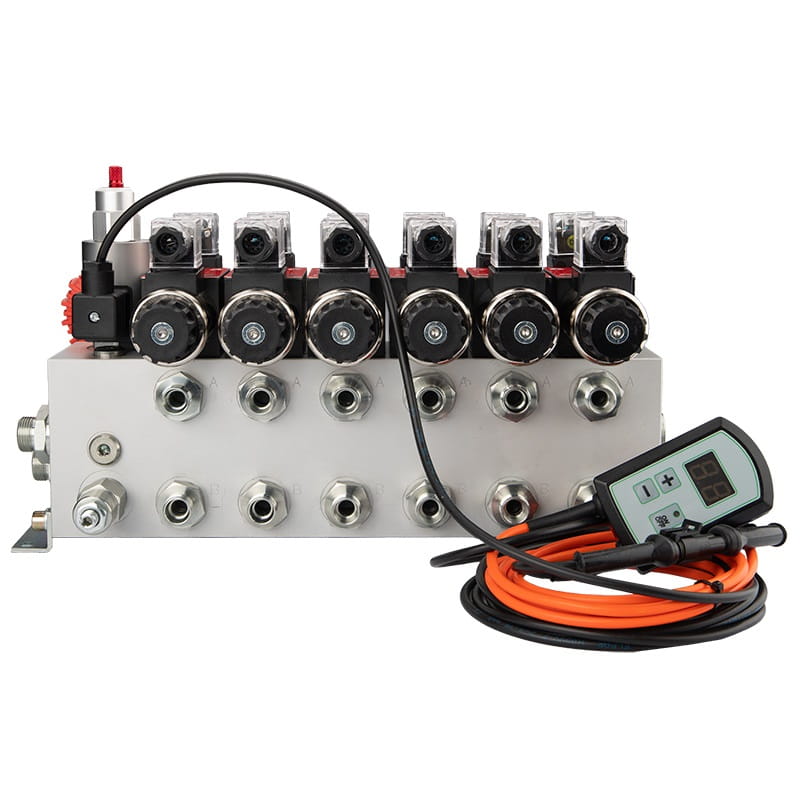

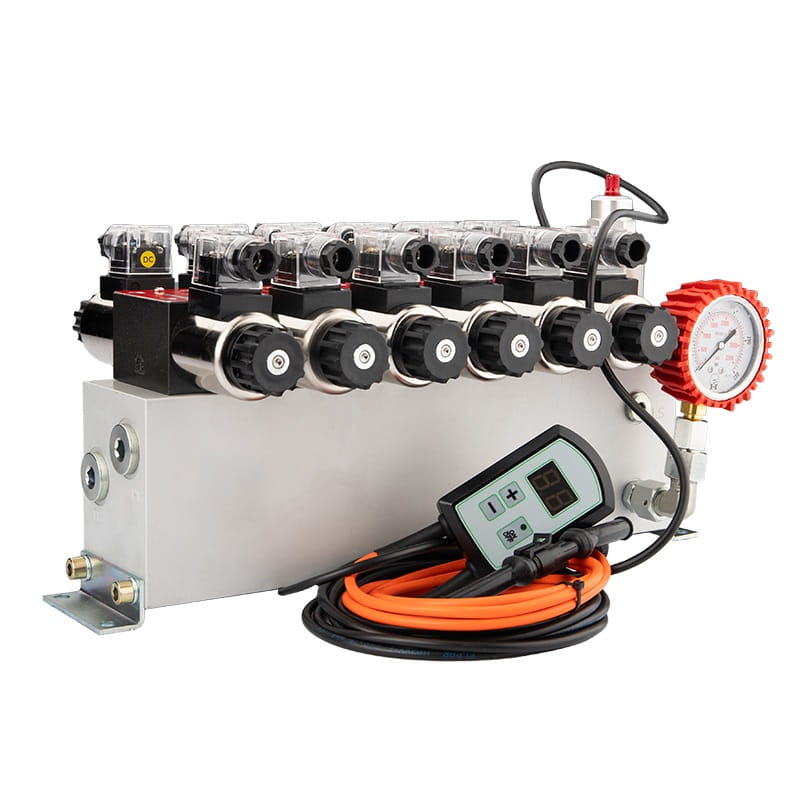

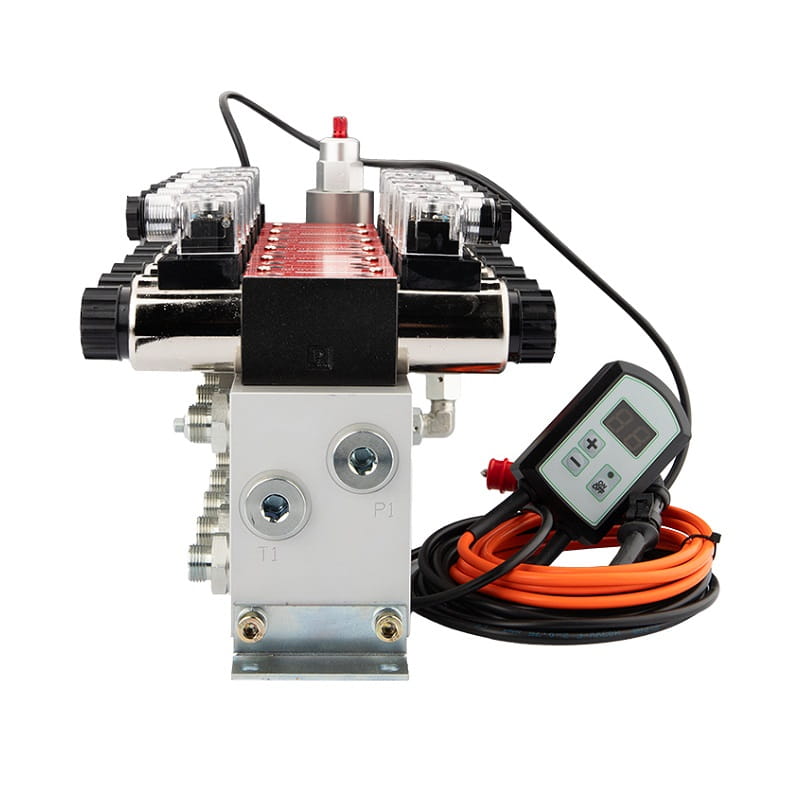

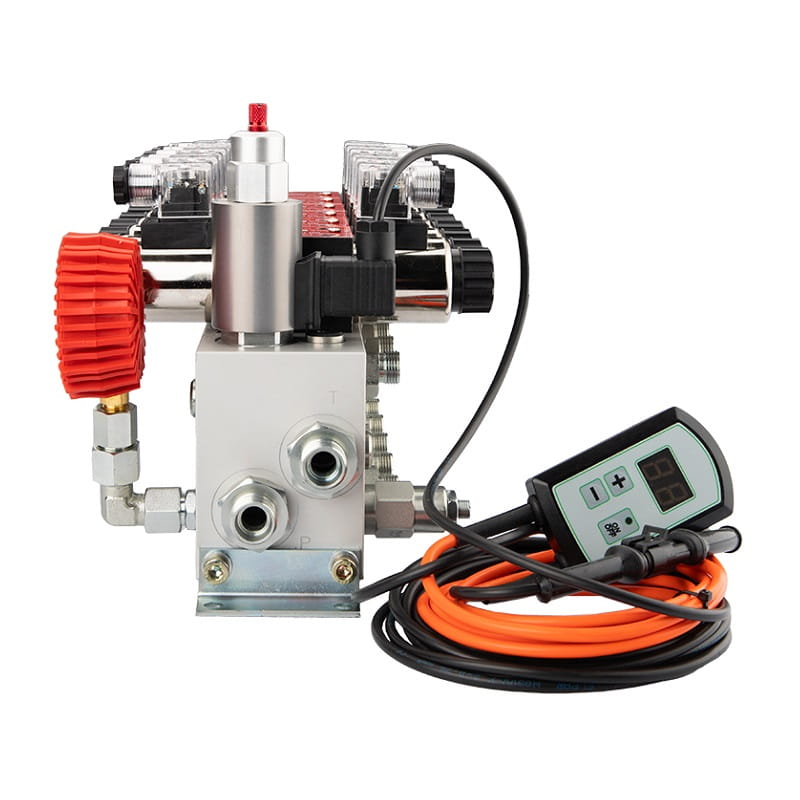

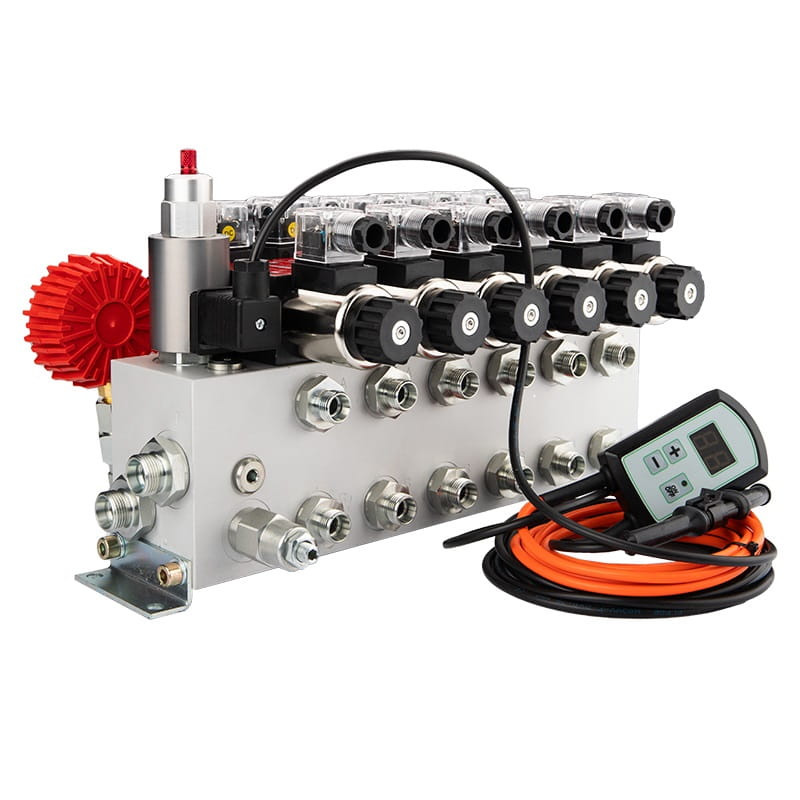

Rozdzielacz hydrauliczny 6 sekcyjny 12V blokowy typu Cetop 3 NG6 z proporcjonalnym regulatorem przepływu w komplecie ze sterownikiem zaworu proporcjonalnego ARPWM, manometrem, wtyczkami elektrycznymi i przyłączami

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe, maszyny leśne i inne. Sterowanie cylindrami jednostronnymi i dwustronnymi, silnikami w obu kierunkach.

Zasilanie regulatora i rozdzielaczy:

12V DC

Ilość obsługiwanych sekcji roboczych:

6

Maksymalny przepływ na linii P / T:

114 l/min

Maksymalne ciśnienie na P i A/B:

Zakres regulacji przepływu na sekcjach
roboczych P / AB:

Materiał:

Korpusy rozdzielaczy i suwaki stalowe, wtyczki elektryczne i nakrętki dociskające plastikowe, blok aluminiowy.

Porty przyłączeniowe P/T:

Porty przyłączeniowe na sekcjach A/B:

Port przyłączeniowy na linii LS:

G 1/4"

Dodatkowe wyposażenie:

• Regulator przepływu z odciążeniem pompy

• Zawór przelewowy ustawiony fabrycznie na 180 bar

• Manometr glicerynowy w skali 0 - 250 bar
• Sterownik zaworu proporcjonalnego ARPWM V1-0
• Wyjście LS do pompy.

• Wtyczki elektryczne z diodami zapalającymi się w momencie gdy na cewki działa prąd.

• Przyłącza z wyprowadzonymi gwintami zewnętrznymi pod węże. P/T: M22x1.5 ; A/B: M18x1.5

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
• Zalecana filtracja oleju na poziomie 10 - 15 µ

Zasada działania rozdzielacza:

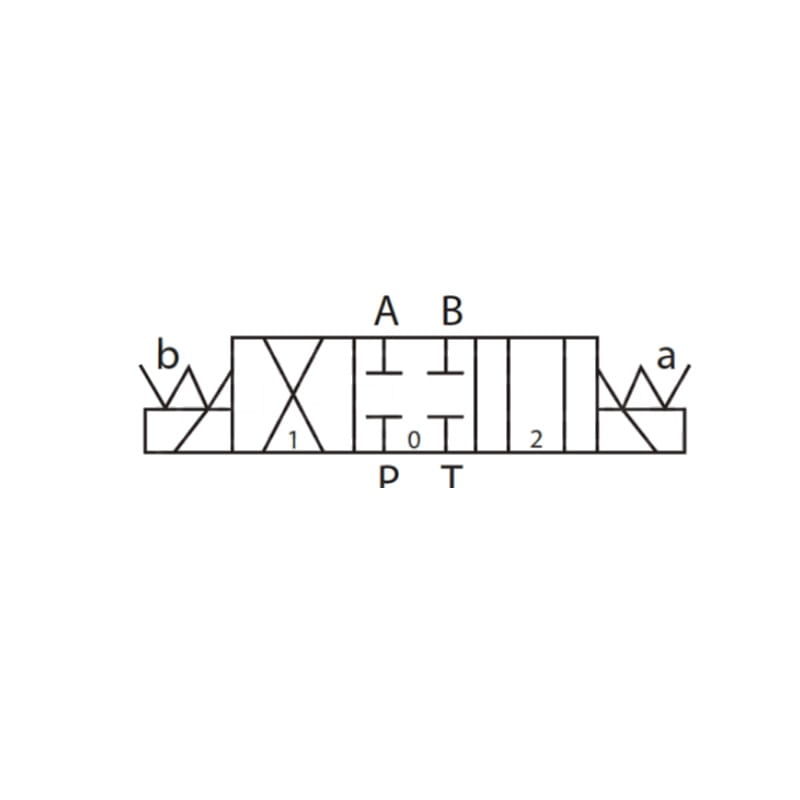

Rozdzielacz posiada regulator przepływu sterowany elektrycznie lub ręcznie. Regulator posiada funkcję odciążenia pompy w momencie gdy pompa podaje olej na rozdzielacz, a operator nie steruje żadną z sekcji. Sześć rozdzielaczy zapewnia sterowanie 6 niezależnymi sekcjami np. 6 siłownikami 2-stronnego działania pracującymi niezależnie. Wyjście LS umożliwia zamontowanie rozdzielacza do maszyn wyposażonych w pompę pracującą w systemie LS.

Sterowanie rozdzielaczem:

Sterownik Arete reguluje przepływ na wszystkich sekcjach jednocześnie. W przypadku gdy maszyna wymaga ustawienia indywidualnych przepływów na każdej z sekcji wymagany jest specjalnie zaprojektowany sterownik. Regulatorem można również sterować ręcznie, bezpośrednio z pozycji rozdzielacza za pomocą pokrętła. Ręczne sterowanie reguluje przepływ na wszystkich sekcjach jednocześnie, tak samo jak w przypadku sterownika Arete.

Do sterowania rozdzielaczami można wykorzystać gotowe panele sterujące Salvarani dostępne pod numerami 1.10.61.35.911610 ; 1.10.61.35.911610.5 ; 1.10.61.35.911610.7 ; 1.10.62.006, lub panele sterujące Hydrolider dostępne pod numerami 1.10.61.061 ; 1.10.61.062.
