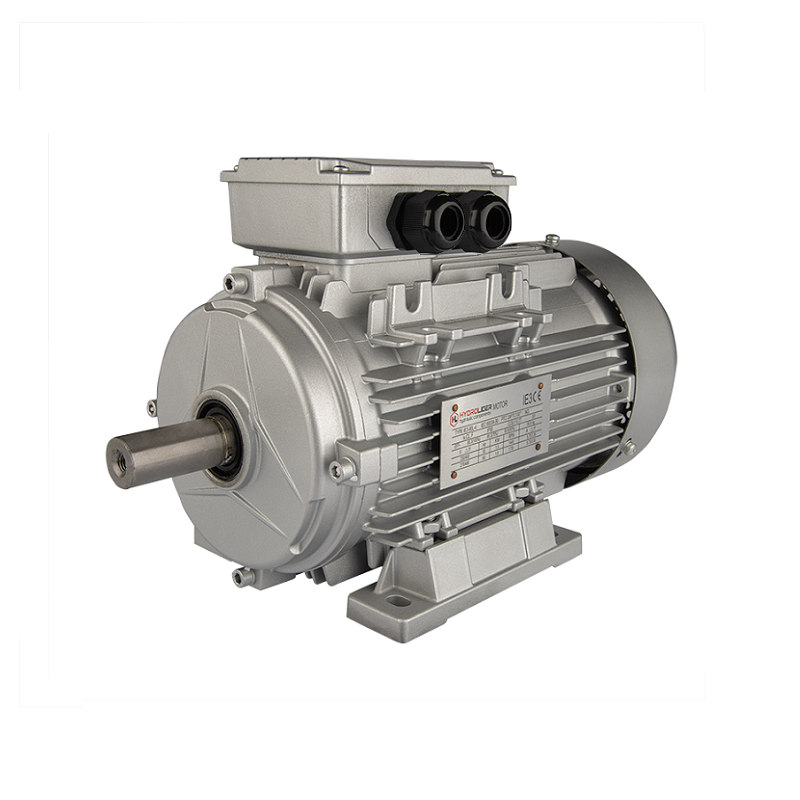

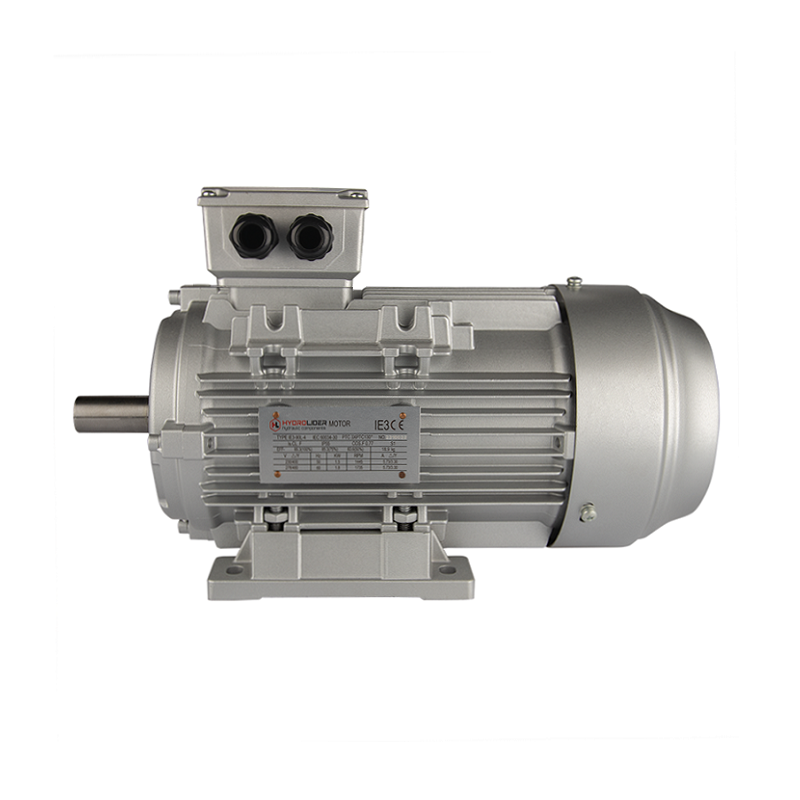

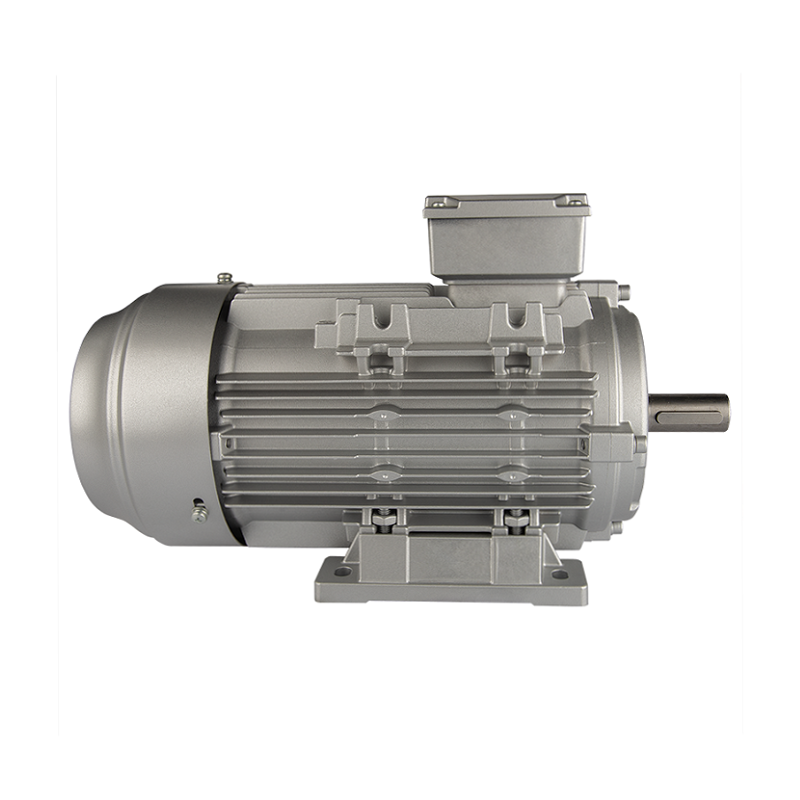

Silnik elektryczny 3-fazowy 400V IE3 typu B3 moc: 4kW obroty: 1450 obr/min

Energooszczędny silnik ogólnego przeznaczenia ze specjalnym korpusem doskonale odprowadzającym ciepło, przystosowanym do pracy ciągłej pod obciążeniem. Posiada szerokie zastosowanie w napędach mechanicznych oraz W układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

W układach hydraulicznych stosowany do napędu pomp hydraulicznych w zestawie ze specjalnymi sprzęgłami.

W układach mechanicznych stosowany do napędu taśmociągów, podajników, żmijek, wentylatorów, przekładni, wygarniaczy, wałów, obrotnic, wiertnic, szlifierek, tokarek, frezarek, strugarek, mieszalników i wielu innych.

Seria AHC3 to klatkowe silniki indukcyjne o sprawności IE3 z miedzianym uzwojeniem stojana o niskim poborze prądu i bardzo dużej wydajności pracy.

Wykonane w klasie szczelności IP55. Przeznaczone do pracy przy temp. otoczenia nieprzekraczającej 40°C i wysokości nad poziomem morza nie większej niż 1000m. Częstotliwość pracy: 50Hz. Maksymalna temperatura silnika, przy normalnych warunkach pracy, nie powinna przekraczać 100°C. Silniki wyposażone są w czujniki PTC ustawione na 130°C. Silniki powinny być montowane w miejscach, w którym będą miały odpowiednią wentylację wymaganą do chłodzenia.

W celu zapewnienia długiej i bezawaryjnej pracy zaleca się dostosowanie do poniszych instrukcji:

• Silniki przystosowane są do przekazania napędu sprzęgłem elastycznym, tuleją drążoną lub kołem pasowym.

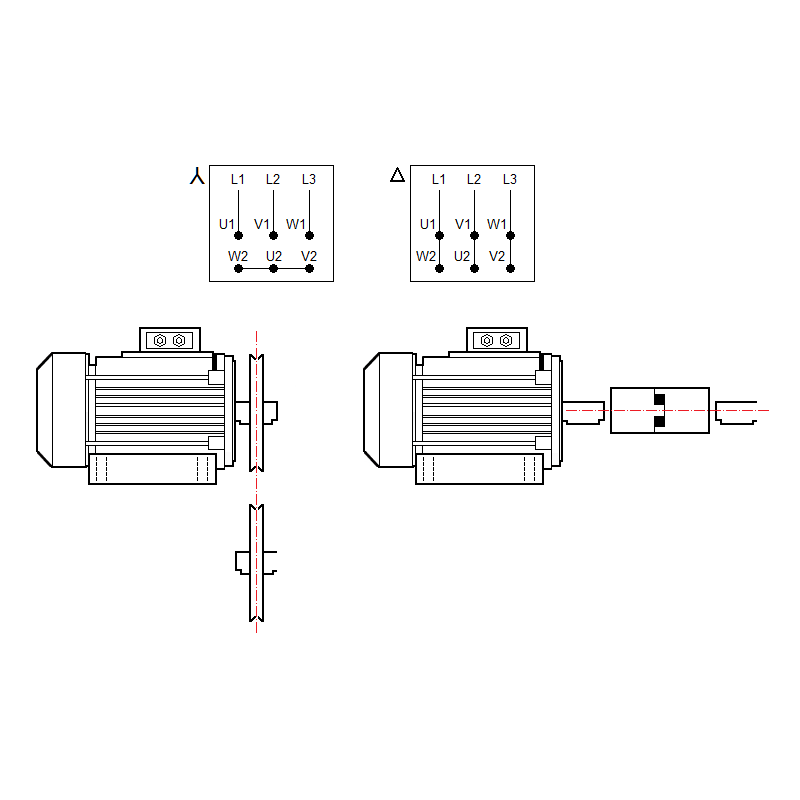

• Jeśli silnik ma napędzać urządzenie przez koła i pasy klinowe to oś wału silnika i oś wału odbiornika powinny być równoległe, a linia środkowa paska i środek czopu wału powinny być prostopadłe.
• Oś wału silnika i oś wału odbiorczego powinny leżeć współliniowo z uwzględnieniem tolerancji zastosowanego sprzęgła elastycznego.

• Silniki należy podłączać do sieci, stosując zabezpieczenie przed przeciążeniem. Zabezpieczenia muszą być zgodne z parametrami silnika.
• Silniki do 3kW: połączenie 230V w △, 400V połączenie w Y
• Silniki 4kW i więcej: połączenie 400V w △, 690V połączenie w Y
• W skrzynce zaciskowej znajduje się 6 złączy. Silnik podłącz zgodnie ze schematem znajdującym się pod pokrywką skrzynki zaciskowej Y lub △.

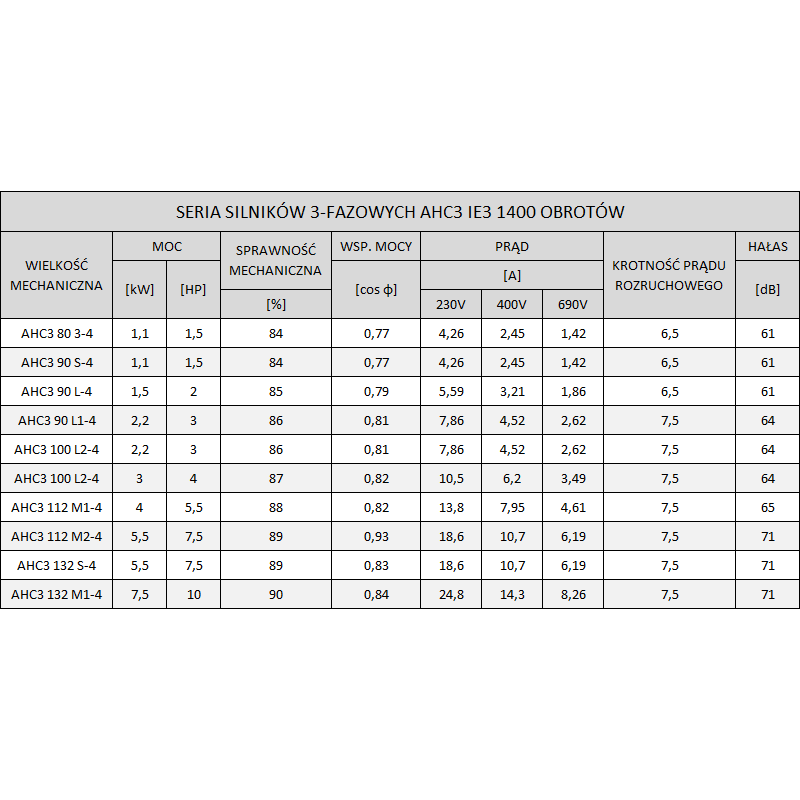

AHC3 112 M1-4

4

5,5

400

7,5

65

1450

prawy lub lewy

28

tak (8mm)

IP55 obustronne

nie

tak

37,8

aluminium

miedź
