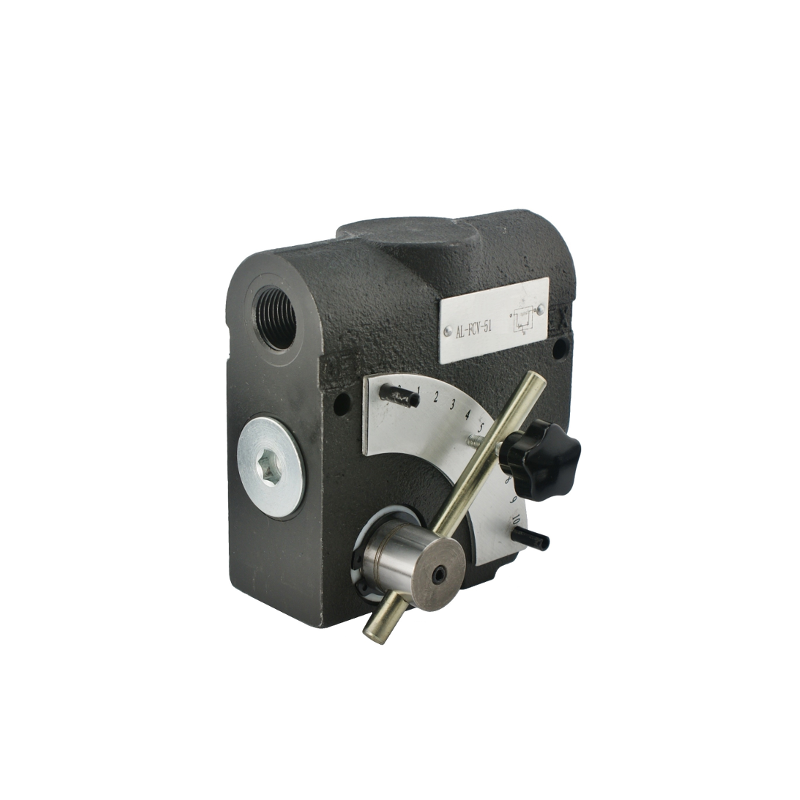

Zawór proporcjonalny dzielnik strumienia regulator przepływu AL-FCV ze skalą gwinty: 3/4" przepływ: 115L/min ciśnienie max: 210bar

DZIELNIK, REGULATOR PRZEPŁYWU OLEJU Z REGULACJĄ I

SKALĄ AL-FCV 3/4" 115L/min

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Regulator dzieli główny strumień oleju z pompy na dwa niezależne strumienia które mogą zasilić dwa

niezależne układy hydrauliczne. Umożliwia ustawienie konkretnego przepływu na pierwszym głównym

odbiorniku, nadmiar oleju jest odprowadzany na drugi odbiornik. Przy zmianie wydajności pompy

główny odbiornik zawsze dostaje tyle samo oleju, przepływ waha się tylko na drugim odbiorniku.

Idealnie sprawdza się w ciągnikach i innych maszynach gdzie jedną pompą zasilany jest układ

kierowniczy (orbitrol) oraz główna hydraulika (ładowacz czołowy). Ustawia się wtedy stały przepływ na

 orbitrolu, reszta oleju zasili hydraulikę w ładowaczu. Ilość podawanego oleju na ładowacz zależy od

wydajności pompy w danym momencie. Ilość podawanego oleju na orbitrol zawsze jest stała co

zapewnia płynne i sprawne kierowanie maszyną.

 Regulacja zaworu odbywa się za pomocą dźwigni regulacyjnej, możliwość zabezpieczenia ustawień

 za pomocą pokrętła kontrującego. Posiada 10-stopniową skalę dzięki której można zapamiętać

 konkretne ustawienia, przydatną w przypadku konieczności częstych zmian ustawień przepływu

INFORMACJE OGÓLNE:

  Podłączenie: Przyłącz IN do linii zasilającej oraz CF do priorytetowego odbiornika lub do linii układu

 hydraulicznego, gdzie wymagana jest regulacja przepływu. Przyłącz EX do drugiego odbiornika.

 Maksymalny przepływ na porcie zasilającym (IN): 115L/min

 Zakres regulacji przepływu na kanale priorytetowym (CF): 0,5-100L/min

 Ilość otworów hydraulicznych w korpusie: 3

 Gwinty wewnętrzne w korpusie: 3/4''

 Materiał korpusu: żeliwo

 ZAKRES CIŚNIEŃ:

Dopuszczalne maksymalne ciśnienie: 210bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
