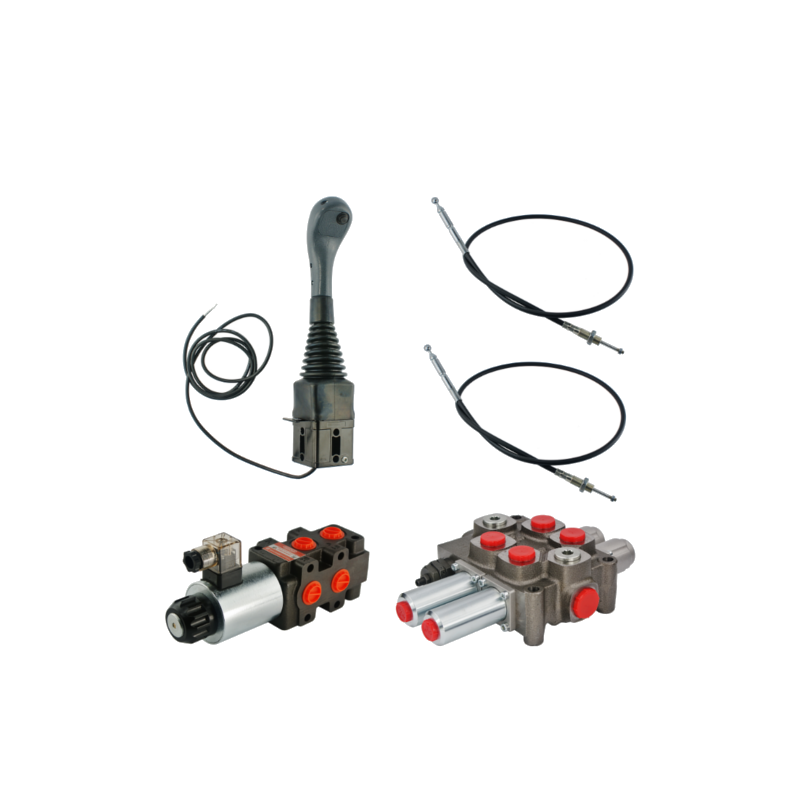

Zestaw hydrauliczny 2 sekcyjny: rozdzielacz 90L + joystick z jednym przyciskiem + dwie linki 1m

ZESTAW HYDRAULICZNY 3-SEKCYJNY 90L/min

JOYSTICK Z PRZYCISKIEM + DWIE LINKI + ROZDZIELACZ + ELEKTROZAWÓR

ZESTAW PRZEZNACZONY DO PRACY W CIĄGNIKACH Z UKŁADEM ZAMKNIĘTYM O STAŁYM

CIŚNIENIU GDZIE JEDNA POMPA ZASILA JEDNOCZEŚNIE UKŁAD KIEROWNICZY (ORBITROL)

 ORAZ HYDRAULIKĘ W ŁADOWACZU NP. W WIĘKSZOŚCI CIĄGNIKÓW JOHN DEERE

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Zestaw przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń z układem hydraulicznym zamkniętym, o stałym cisnieniu.

Idealny do sterowania trzema sekcjami w turze, podnoszeniem ramy, pochyłością łychy i chwytakiem

 do bel lub krokodylem. W ciągnikach gdzie wydajność pompy hydraulicznej nie przekracza 90L/min.

INFORMACJE OGÓLNE:

Główne zalety sterowania joystickiem:

1. Bardzo komfortowe, wygodne i precyzyjne sterowanie.

2. Wyrzucenie rozdzielacza na zewnątrz poza kabinę, która pozostaje czysta, bez wycieków oleju.

JOYSTICK Z PRZYCISKIEM:

Przystosowany do sterowania dwoma sekcjami w rozdzielaczu. Posiada dodatkowy przycisk i wyjście

 wiązki elektrycznej, co umożliwia zastosowanie elektrozaworu który będzie sterował dodatkową,

trzecią sekcją np. w ładowaczu TUR krokodylem lub chwytakiem do bel.

Elementy konstrukcyjne wewnątrz aluminiowe, obudowa z mocnego tworzywa.

Produkcja europejska NIMCO, gwarancja 2 lata.

LINKI:

Długość linek w standardzie: 2m (takie wysyłamy jeśli klient nie zaznaczy inaczej).

Możliwość zmiany długości linek na 1m ; 1,5m ; 2,5m ; 3m bez zmiany ceny zestawu.

Gwinty od strony rozdzielacza: korpus linki M16x1.5, cięgno linki M6x1.

Od strony joysticka kulka średnicy 14mm.

Produkcja polska, wyprodukowano dla Agricola Hydraulic Components.

ROZDZIELACZ HYDRAULICZNY DWUSEKCYJNY:

Maksymalny przepływ do 90L/min

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Produkcja włoska GALTECH

Gwarancja: 2 lata

STEROWANIE:

Oba suwaki trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej

 jeśli linka jest luźna.

 Pozycja 0 neutralna (linka jest luźna) tłoczysko cylindra stoi ale olej trzyma ciśnienie w układzie.

Pozycja 1 robocza (linka ciągnie suwak) tłoczysko cylindra wysuwa się.

Pozycja 2 robocza (linka popycha suwak) tłoczysko cylindra chowa się.

GWINTY WEWNĘTRZNE W KORPUSIE ROZDZIELACZA:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 3/4''

Porty przyłączeniowe sekcje : 1/2''

 ZAKRES CIŚNIEŃ W ROZDZIELACZU:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I ZALECZANY TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT HYDRAULICZNY POJEDYNCZEJ SEKCJI W ROZDZIELACZU:

SCHEMAT GRAFICZNY ROZDZIELACZA:

ELEKTROZAWÓR 6/2 DO TRZECIEJ SEKCJI:

Maksymalny przepływ do 90L/min

Gwinty wewnętrzne w korpusie: BSP 1/2"

Maksymalne ciśnienie: 250bar

Gwarancja: 2 lata

Produkcja bułgarska BADESTNOST, gwarancja 2 lata.

Suwak dwupozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu

prądu do cewki. Zasada działania elektrozaworu:

 Pozycja suwaka 1 (przycisk na joysticku nie jest wciśnięty) - sterowanie cylindrem 1.

Pozycja suwaka 2 (przycisk na joysticku jest wciśnięty) - sterowanie cylindrem 2.

SCHEMAT GRAFICZNY ELEKTROZAWORU:
